Kovové podnože 203.01
|
|
|
|

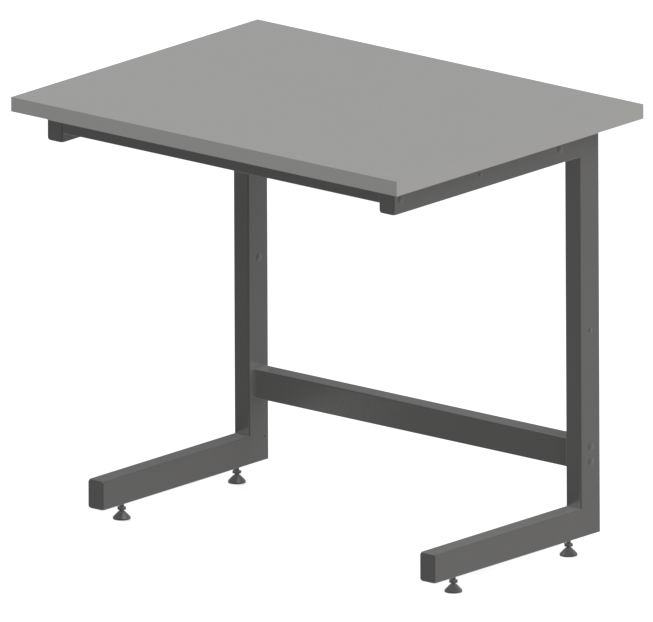

C |

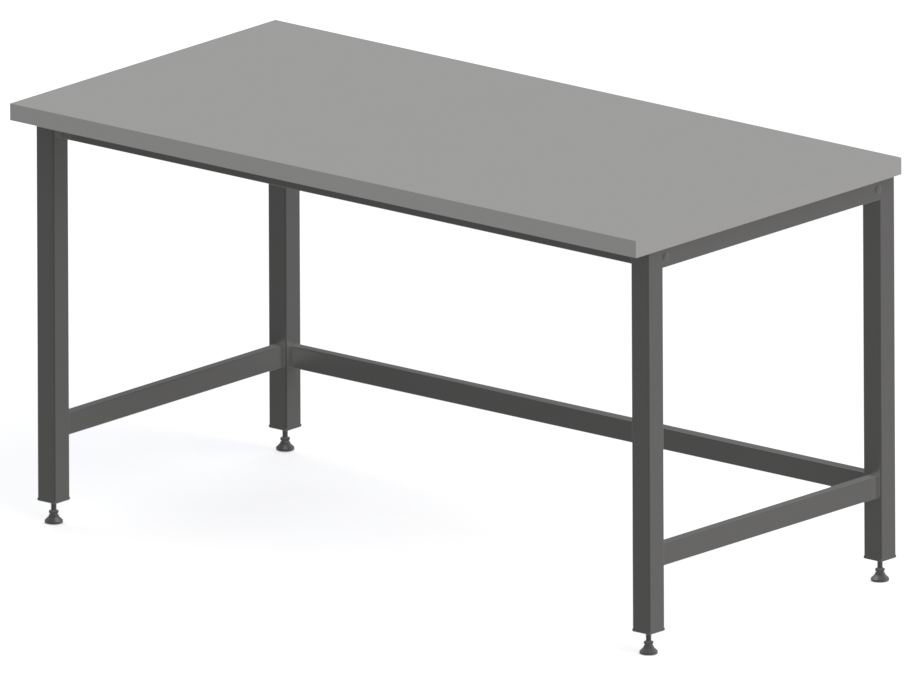

H |
- Kovové kostry vytvářejí spolu s dalšími prvky systému Forlab ucelenou stavebnici, z níž je možno sestavit libovolnou sestavu laboratorních a pracovních stolů.
- Kovová kostra (podnož), typu "H", typu „C“ nebo „CH“, je ustavena na rektifikačních nožkách.
- Kovové podnože jsou povrchově ošetřeny chemicky odolným práškovým vypalovacím lakem v odstínech RAL.
- Kovovou podnož typu "C" a "CH" je možno doplnit o pohledovou lištu.
- Pro hloubku pracovní desky 900 mm jsou jen varianty kostry "CH" a "H"
- Nosnost základní podnože:
- "C" a "H" je 200 kg/stůl,
- podnož "CH" s výstuhou má nosnost 250 kg/stůl
|

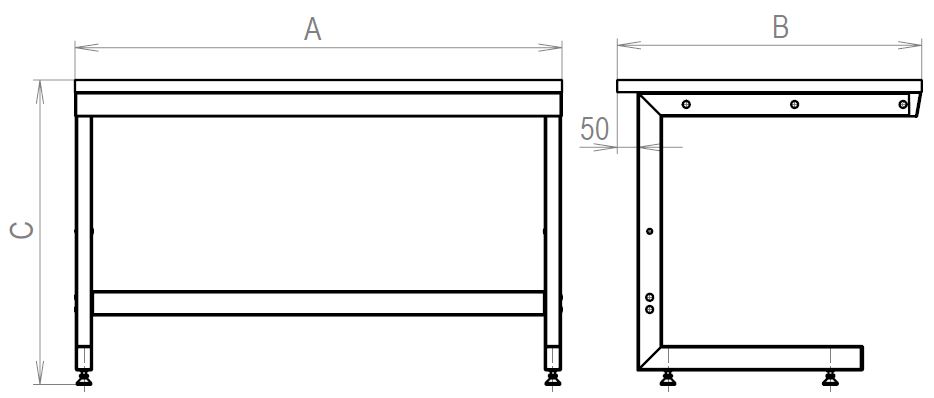

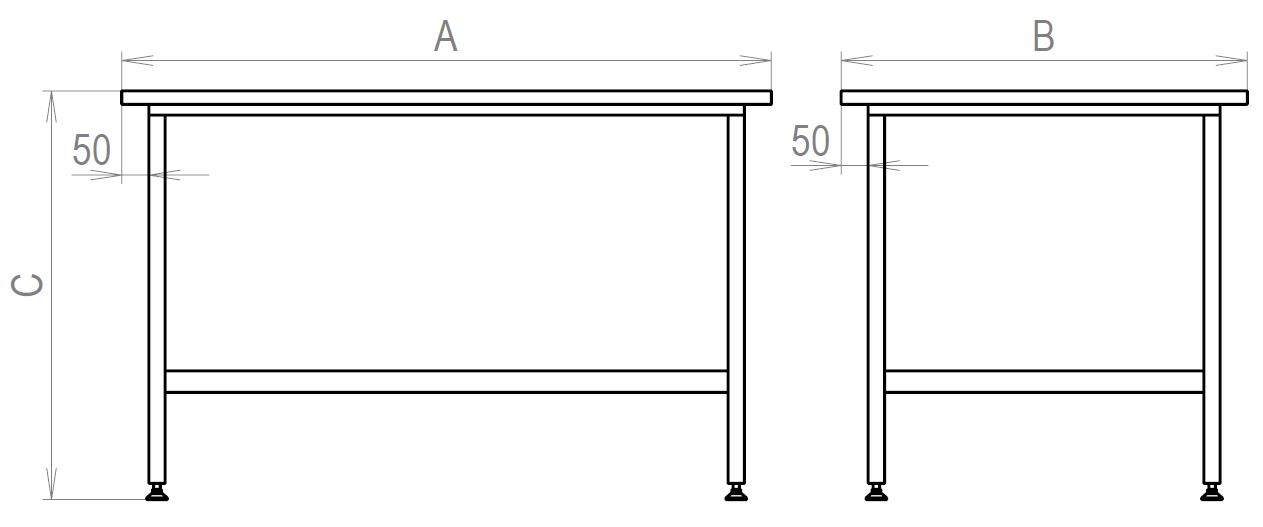

Rozměrová řada: |
|
|
Šířka stolu A (mm) |
900, 1200, 1500, 1800, 2100 |
|
Hloubka stolu B (mm) |
600, 750, 900 |
|
Výška stolu C (mm) |
750, 900 |
 |
 |
Varianta provedení:
 |

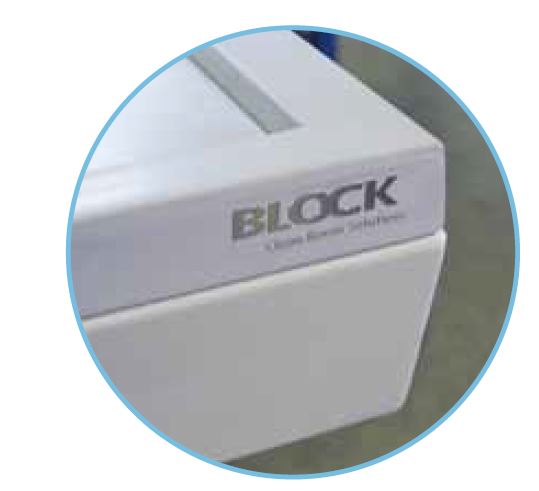

| Detail pohledové hrany |
 |

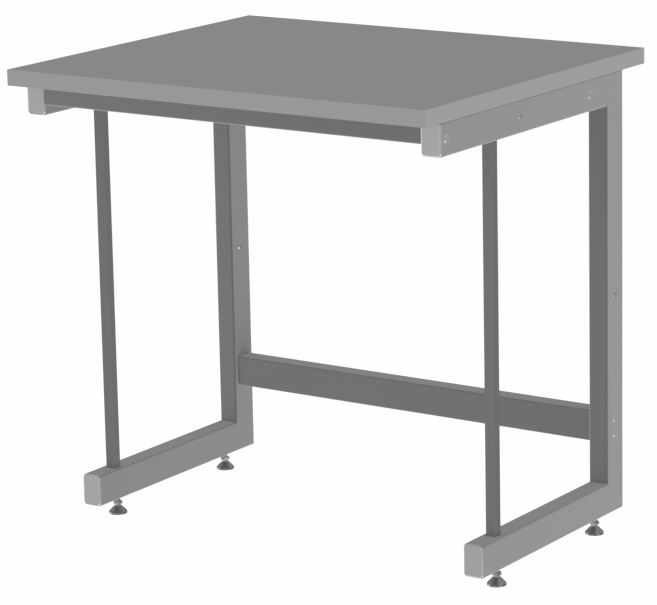

| Kovová podnož tvar C doplněna o výztuhu a pohledovým krytem - CH |
TECHNICKÁ DATA
| Typové označení |
|---|
| Kovové podnože |
| Výběr kovové podnože |
|---|
| Podnož tvaru "C", průřez profilu obdélníkový (60 x 40 mm) |
| Podnož tvaru "H", průřez profilu čtvercový (30 x 30 mm) |
| Podnož tvaru "C", průřez profilu obdélníkový (60 x 40 mm) |
| Doplňky k podnoži konstrukce "C" |
|---|
| Základní provedení |
| C podnož s pohledvým krytem předním |
| C podnož s pohledovým krytem levým a předním |
| C podnož s pohledovým krytem pravým a předním |
| C podnož s pohledovým krytem levým, pravým a předním |
| U pohledové hrany k podnožím tvaru "C" se definuje, z kterých stran stolu je tato hrana požadována. |
| Šířka stolu A | |
|---|---|
| hodnota | šířka |
| Šířka stolu | 900 mm |
| Šířka stolu | 1200 mm |
| Šířka stolu | 1500 mm |
| Šířka stolu | 1800 mm |
| Šířka stolu | 2100 mm |
| Šířka podnože se uvádí podle šířky pracovní desky. Pravé a levé odsazení kostry od pracovní desky je 50 mm. | |
| Hloubka stolu B |
|---|
| Hloubka stolu |
| Hloubka stolu |
| Hloubka stolu* |
| Hloubka stolu se uvádí podle hloubky pracovní desky. |
| Výška stolu C |
|---|
| Výška stolu |
| Výška stolu |
| Uvádí se celková výška stolu včetně pracovní desky, podnože a rektifikačních nožek. |
| Barevné provedení podnože |
|---|
| Odstín RAL 7035 - šedá |
| Odstín RAL 9016 - bílá |
| Jiný odstín RAL - nadstandard |
| Standardně je používána polyesterová barva |
| Atypické provedení |
|---|
| Typové řešení |
| Atypické řešení |
| Typové řešení 0 - jednoznačná specifikace z nabízených variant Atypické provedení Q - atypické řešení, které nejde jednoznačně specifikovat pomocí kódu |
