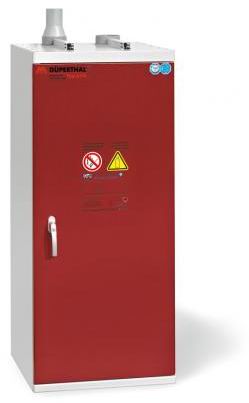

SUPREME plus bezpečnostní skříně na tlakové láhve G90

Všechny tyto skříně mají požární odolnost 90 minut, což znamená, že v případě požáru skříň umožňuje bezpečné uskladnění po dobu 90 minut.
Při používání těchto skříní je nutné zajistit, aby dveře byly vždy uzavřeny.
Vývod médií z tlakových lahví může být proveden horní části skříně.
U všech bezpečnostních skříní je nutná ventilace pomocí centrální vzduchotechniky nebo individuálním ventilátorem tak, aby docházelo k dostatečné výměně vzduchu ve skříni.
V případě, že odsávání není možné, lze toto řešit i bezpečnou zónou v okolí skříně.
Povrchová část skříně upravena práškovým lakem v odstínu RAL 7035 světle šedá a křídlo dveří v barvě RAL 3003 rubínově červené.
Vnitřní kostra v RAL 7035 světle šedá, dveře lze otevřít do úhlu téměř 180 stupňů, větrání v celé ploše skříně při připojení k průmyslové ventilaci.
Vývod pro napojení vzduchotechniky v horní části skříně o průměru 75 mm. V horní části jsou připraveny otvory pro potrubí a kabely.

Příslušenství:

držák tlakové láhve s páskou,
horizontální instalační lišta pro plynové armatury,
zámek

Testováno a certifikováno:

GS certifikace uznávané zkušebním ústavem TÜV Süd,
- podle DIN EN 14470-2,
- laboratorní nábytek normy DIN EN 14727
- požadavky podle EK5/AK4 09-10. GS / CE.
- Typová zkouška podle DIN EN 14470-2

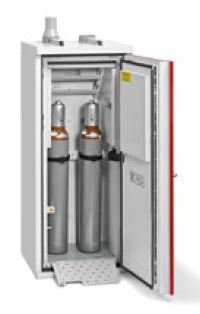

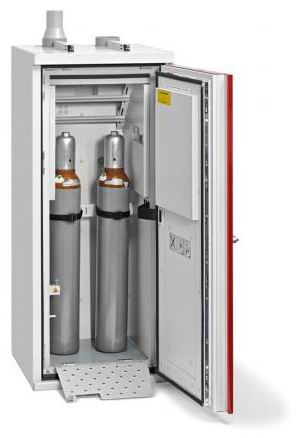

SUPREME plus S – bezpečnostní skříně na tlakové láhve G90

vnější rozměry: (š x h x v) 595x610x1415
vnitřní rozměry: (š x h x v) 430x388x1171
hmotnost: cca 256 kg

Technická data:

přípojka na připojení odsávání vzduchu 100/75
desetinásobná výměna vzduchu cca 1,8 m³/hod
pokles tlaku ve skříni / tlakové ztráty v odtahu <1/<1 Pa
120-ti násobná výměna vzduchu cca 21,8 m³/hod
Tlaková ztráta <1/13 Pa

G90 S.JPG

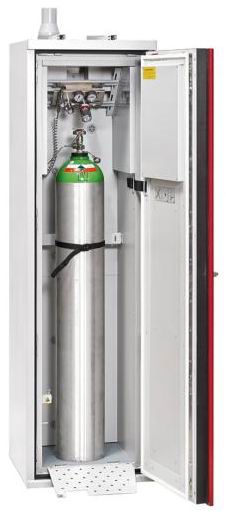

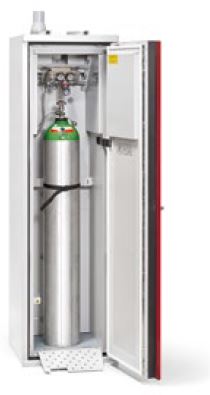

SUPREME plus M – bezpečnostní skříně na tlakové láhve G90

vnější rozměry: (š x h x v) 595x610x2070
vnitřní rozměry: (š x h x v) 430x388x1826
hmotnost: cca 348 kg

Technická data:

přípojka na připojení odsávání vzduchu 100/75
desetinásobná výměna vzduchu cca 3,0 m³/hod
pokles tlaku ve skříni / tlakové ztráty v odtahu <1/<1 Pa
120-ti násobná výměna vzduchu cca 35,1 m³/hod

G90 M.JPG

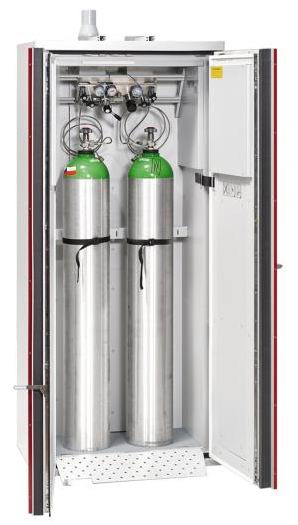

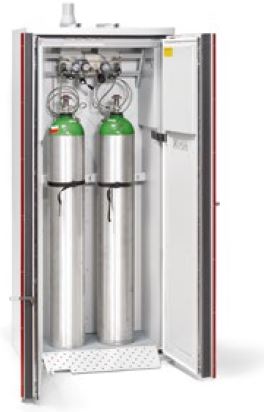

SUPREME plus L – bezpečnostní skříně na tlakové láhve G90

vnější rozměry: (š x h x v) 895x610x2070
vnitřní rozměry: (š x h x v) 730x404x1826
hmotnost: cca 477 kg

Technická data:

přípojka na připojení odsávání vzduchu 100/75
desetinásobná výměna vzduchu cca 5,3 m³/hod
pokles tlaku ve skříni / tlakové ztráty v odtahu <1/<1 Pa
120-ti násobná výměna vzduchu cca 63 m³/hod
Tlaková ztráta <1/34 Pa

G90 L.JPG

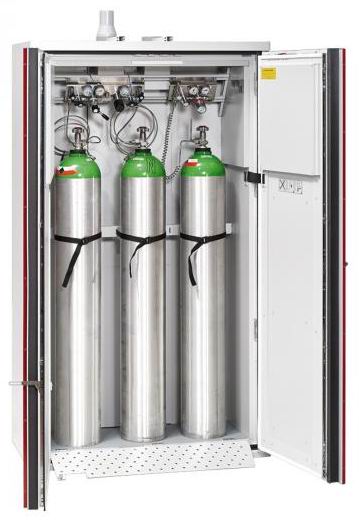

SUPREME plus XL – bezpečnostní skříně na tlakové láhve G90

vnější rozměry: (š x h x v) 1195x610x2070
vnitřní rozměry: (š x h x v) 1030x404x1826
hmotnost: cca 595 kg

Technická data:

přípojka na připojení odsávání vzduchu 100/75
desetinásobná výměna vzduchu cca 7,5 m³/hod
pokles tlaku ve skříni / tlakové ztráty v odtahu <1/<1 Pa
120-ti násobná výměna vzduchu cca 89,4 m³/hod
Tlaková ztráta 10/85 Pa

supreme XL.jpg

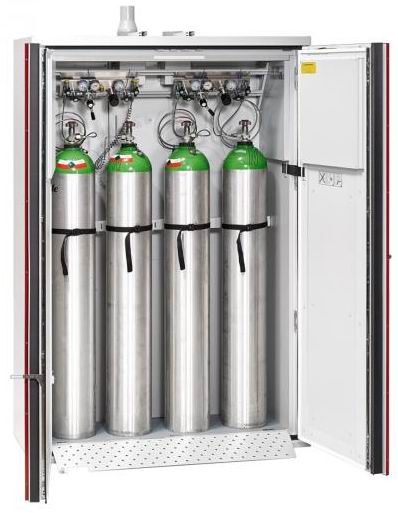

SUPREME plus XXL – bezpečnostní skříně na tlakové láhve G90

vnější rozměry: (š x h x v) 1395x610x2070
vnitřní rozměry: (š x h x v) 1230x404x1826
hmotnost: cca 680 kg

Technická data:

přípojka na připojení odsávání vzduchu 100/75
desetinásobná výměna vzduchu cca 8,9 m³/hod
pokles tlaku ve skříni / tlakové ztráty v odtahu <1/<1 Pa
120-ti násobná výměna vzduchu cca 107 m³/hod
Tlaková ztráta 40/131 Pa

supreme XXL1.jpg

TECHNICKÁ DATA

Typové označení
Skříň na tlakové láhve G90

Typ skříně
hodnota	rozměr
SUPREME plus S	595x610/1415
SUPREME plus M	595x610/2070
SUPREME plus L	895x610/2070
SUPREME plus XL	1195x610/2070
SUPREME plus XXL	1395x610/2070
