Dřezy, výlevky 207.01
Níže je uveden přehled nabízených dřezů a výlevek pro zabudování do pracovní desky.
Dřezy a výlevky:
| POPIS | VNĚJŠÍ ROZMĚRY (š x h / v mm) |
VNITŘNÍ ROZMĚRY (š x h / v mm) |
|
 |

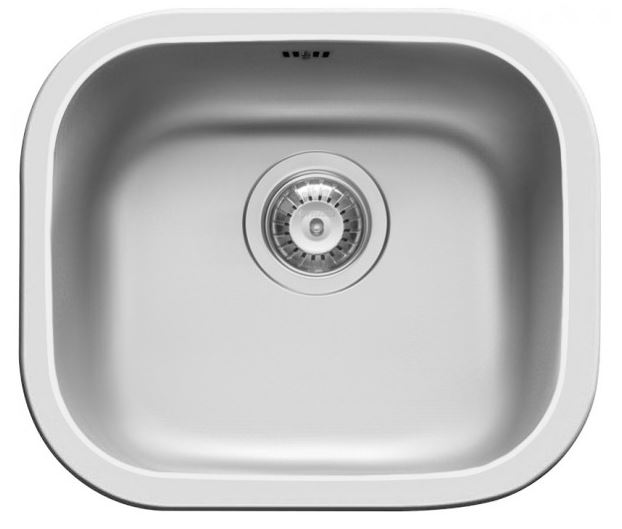

AISI 304 NEREZOVÝ DŘEZ, HORNÍ MONTÁŽ |
465x405/156 |
400x340/150 |
 |
AISI 304 NEREZOVÁ VÝLEVKA, HORNÍ MONTÁŽ |
540x440/156 | 500x400/150 |
 |
AISI 304 NEREZOVÝ DŘEZ, VEVAŘOVANÝ |
- | 400x340/200 |
 |

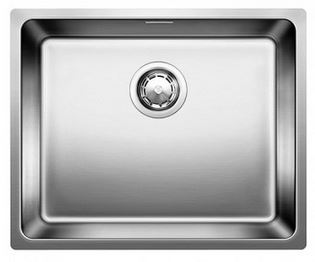

AISI 304 NEREZOVÝ DŘEZ, VEVAŘOVANÝ | - | 500x400/250 |
 |

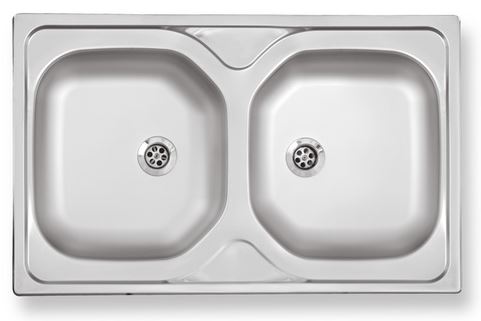

AISI 304 NEREZOVÝ DVOUDŘEZ 800x500/150 mm, HORNÍ MONTÁŽ |
800x500/156 |
2x 345x405/150 |
 |

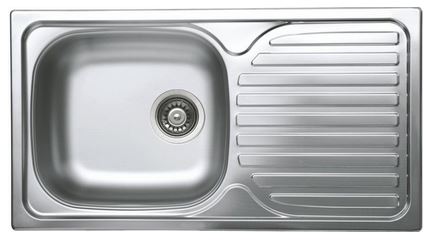

AISI 304 NEREZOVÝ DŘEZ S ODKAPEM 780x435/150, HORNÍ MONTÁŽ |
780x435/156 |
377x342/150 |
|
|
POLYPROPYLEN, HORNÍ MONTÁŽ |
387x387/200 |
320x320x200 |
 |
POLYPROPYLEN, HORNÍ MONTÁŽ |
467x467/250 |
400x400x250 |
 |

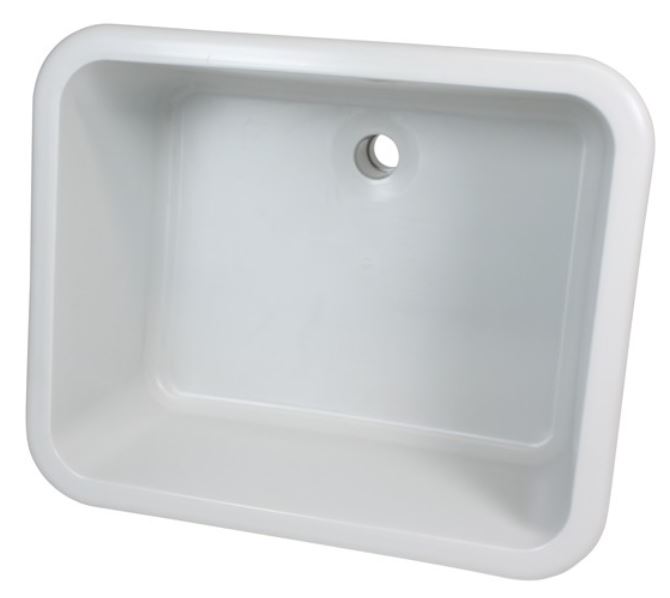

POLYPROPYLEN, HORNÍ MONTÁŽ |
567x467/250 | 500x400x250 |
 |
|
450x450/220 | 395x395/200 |
 |
TECHNICKÁ KERAMIKA |
595x445/265 | 530x380x250 |
 |
EPOXIDOVÁ PRYSKYŘICE (DURCON) |
444x343/210 | 406x305/203 |
|
EPOXIDOVÁ PRYSKYŘICE (DURCON) |
444x444/210 |
406x406/191 |
|
EPOXIDOVÁ PRYSKYŘICE (DURCON) | 495x419/290 | 457x381/279 |
Úkapové výlevky:
| POPIS | VNĚJŠÍ ROZMĚRY (š x h / v mm) |
VNITŘNÍ ROZMĚRY (š x h / v mm) |
|
 |
POLYPROPYLEN |
120x120/130 |
80x80/120 |
|
POLYPROPYLEN |
295x120/180 |
255x80/150 |
 |
TECHNICKÁ KERAMIKA | 145x145/150 | 105x105/140 |
|
TECHNICKÁ KERAMIKA | 295x147/165 | 250x105/150 |
Kombinace pracovní desky x výlevka
| Pracovní deska | Dřez | Montáž |
| Postforming, lamino, HPL | Nerez | Horní montáž |
| Postforming, lamino, HPL | Polypropylen | Dřez se zvýšeným okrajem, horní montáž |
| Polypropylen | Popypropylen | Dřez ze spodní strany svařen s pracovní deskou. |
| Epoxydová pryskyřice | Epoxydová pryskyřice | Dřez v jedné rovině s pracovní deskou. |
| Nerez | Nerez | Dřez v jedné rovině s pracovní deskou. |
| Technická keramika | Technická keramika | Dřez v jedné rovině s pracovní deskou. |
TECHNICKÁ DATA
| Typové značení |
|---|
| Dřezy a výlevky |
| Dřezy a výlevky | |
|---|---|
| hodnota | Rozměr |
| Dřez z epoxydové pryskyřice - DURCON | Rozměr lemu (š x h): 444x343, vnitřní rozměry (š x h/v) 406x305/203 mm |
| Dřez z epoxydové pryskyřice - DURCON | Rozměr lemu (š x h): 444x444, vnitřní rozměry (š x h/v) 406x406/191 mm |
| Dřez z epoxydové pryskyřice - DURCON | Rozměr lemu (š x h): 495x419, vnitřní rozměry (š x h/v) 457x381/279 mm |
| Výlevka úkapová keramická | Vnější rozměry (š x h/v) 145x145/150; vnitřní rozměry (š x h/v) 105x105/140 mm |
| Výlevka úkapová keramická | Vnější rozměry (š x h/v) 295x147/165 mm; vnitřní rozměry (š x h/v) 250x105/150 mm |

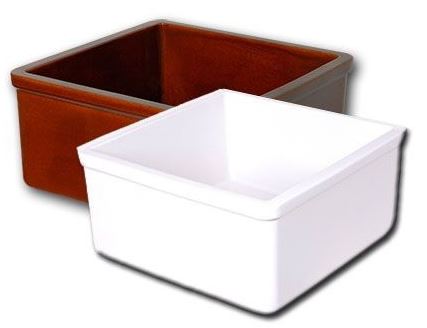

| Dřez - technická keramika - hnědá | Vnější rozměry (š x h/v) 450x450/220 mm; vnitřní rozměry (š x h/v) 395x395/200 mm |
| Dřez - technická keramika - bílá | Vnější rozměry (š x h/v) 450x450/220 mm; vnitřní rozměry (š x h/v) 395x395/200 mm |
| Dřez - technická keramika | Vnější rozměry (š x h/v) 595x445/265 mm; vnitřní rozměry (š x h/v) 530x380/250 mm |
| Dřez nerezový montovaný | Vnější rozměry (š x h/v) 465x405/156 mm; vnitřní rozměry (š x h/v) 400x340/150 mm |
| Dřez nerezový vevařovaný | Vnitřní rozměry (š x h/v) 400x340/200 mm |
| Dřez nerezový montovaný | Vnější rozměry (š x h/v) 540x440/156 mm; vnitřní rozměry (š x h/v) 500x400/150 mm |
| Dřez nerezový vevařovaný | Vnitřní rozměry (š x h/v) 500x400/250 mm |
| Dřez nerezový s okapem montovaný | Vnější rozměry (š x h/v) 780x435/156 mm; vnitřní rozměr dřezu (š x h/v) 377x342/150 mm |
| Dvoudřez nerezový montovaný | Vnější rozměry (š x h/v) 800x500/156 mm; vnitřní rozměr dřezu (š x h/v) 345x405/150 mm |
| Výlevka úkapová plastová polypropylenová | Vnější rozměry (š x h/v) 295x120/180 mm; vnitřní rozměry (š x h/v) 255x80/150 mm |
| Dřez polypropylen | Vnější rozměry (š x h/v) 387x387/200 mm; vnitřní rozměry (š x h/v) 320x320/200 mm |
| Dřez polypropylen | Vnější rozměry (š x h/v) 467x467/250 mm; vnitřní rozměry (š x h/v) 400x400/250 mm |
| Dřez polypropylen | Vnější rozměry (š x h/v) 567x467/250 mm; vnitřní rozměry (š x h/v) 500x400/250 mm |
| Výlevka úkapová plastová polypropylenová | Vnější rozměry (š x h/v) 120x120/130 mm; vnitřní rozměry (š x h/v) 80x80/120 mm |
| Počet kusů |
|---|
| Jedna výlevka nebo dřez |
| Dvě výlevky nebo dřezy |
| Volitelný počet výlevek nebo dřezů |
| Qxx - zadává se konkrétní požadovaný počet výlevek |
| Atypické provedení |
|---|
| Typové řešení |
| Atypické řešení |
| Typové řešení 0 - jednoznačná specifikace z nabízených variant Atypické provedení Q - atypické řešení, které nejde jednoznačně specifikovat pomocí kódu |
