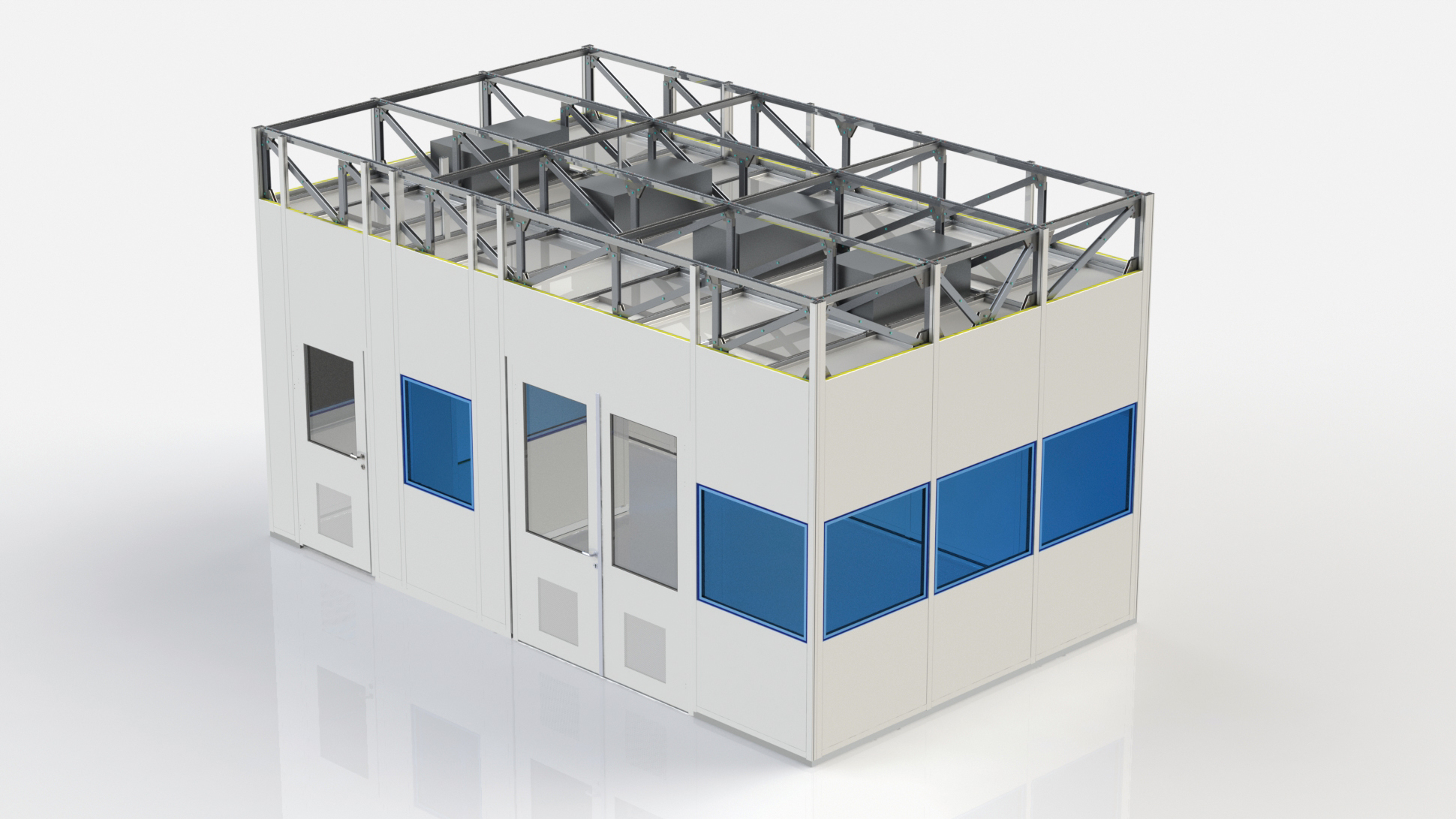

Modulární příčkový systém 102.04
POPIS ZAŘÍZENÍ

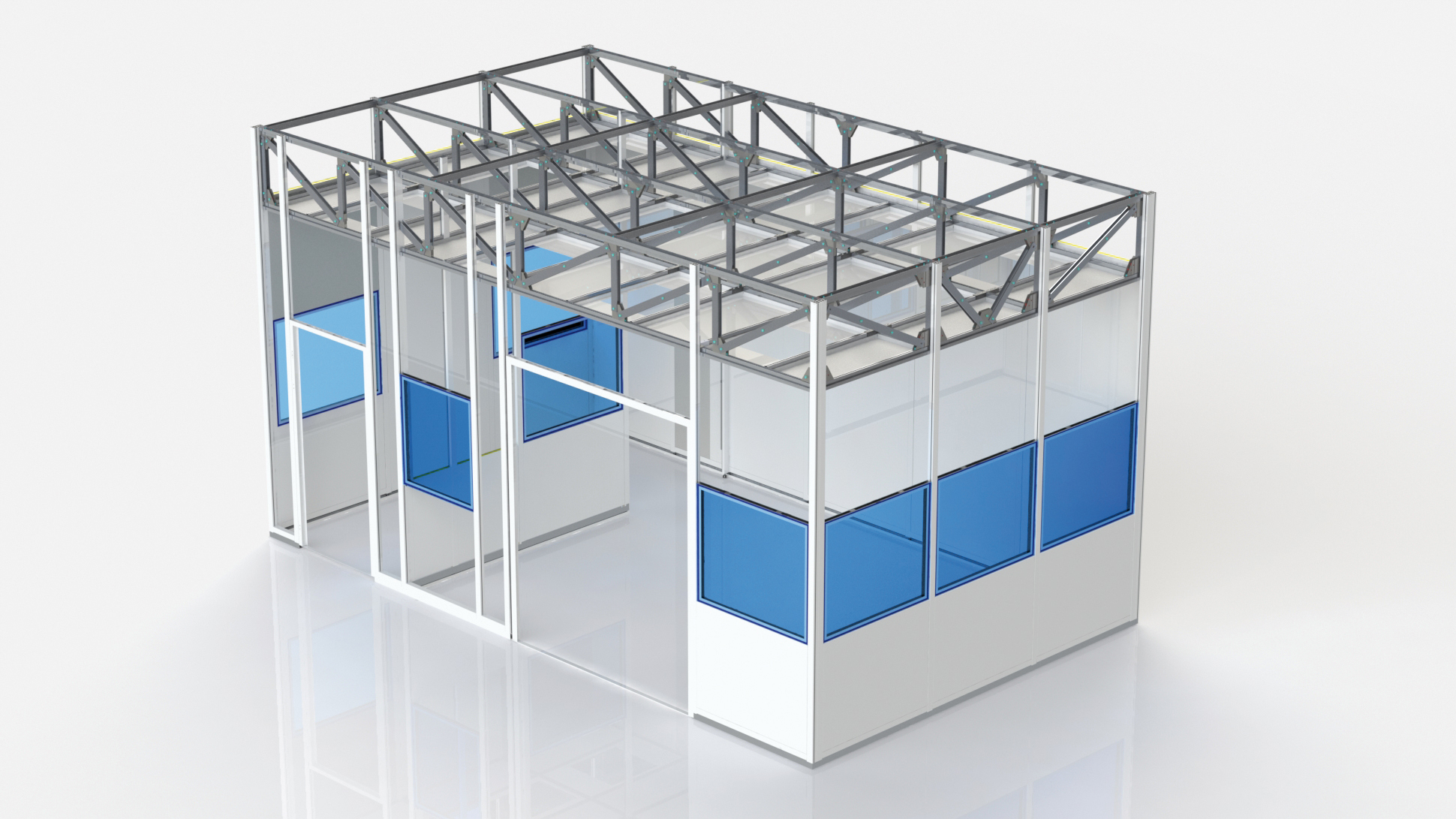

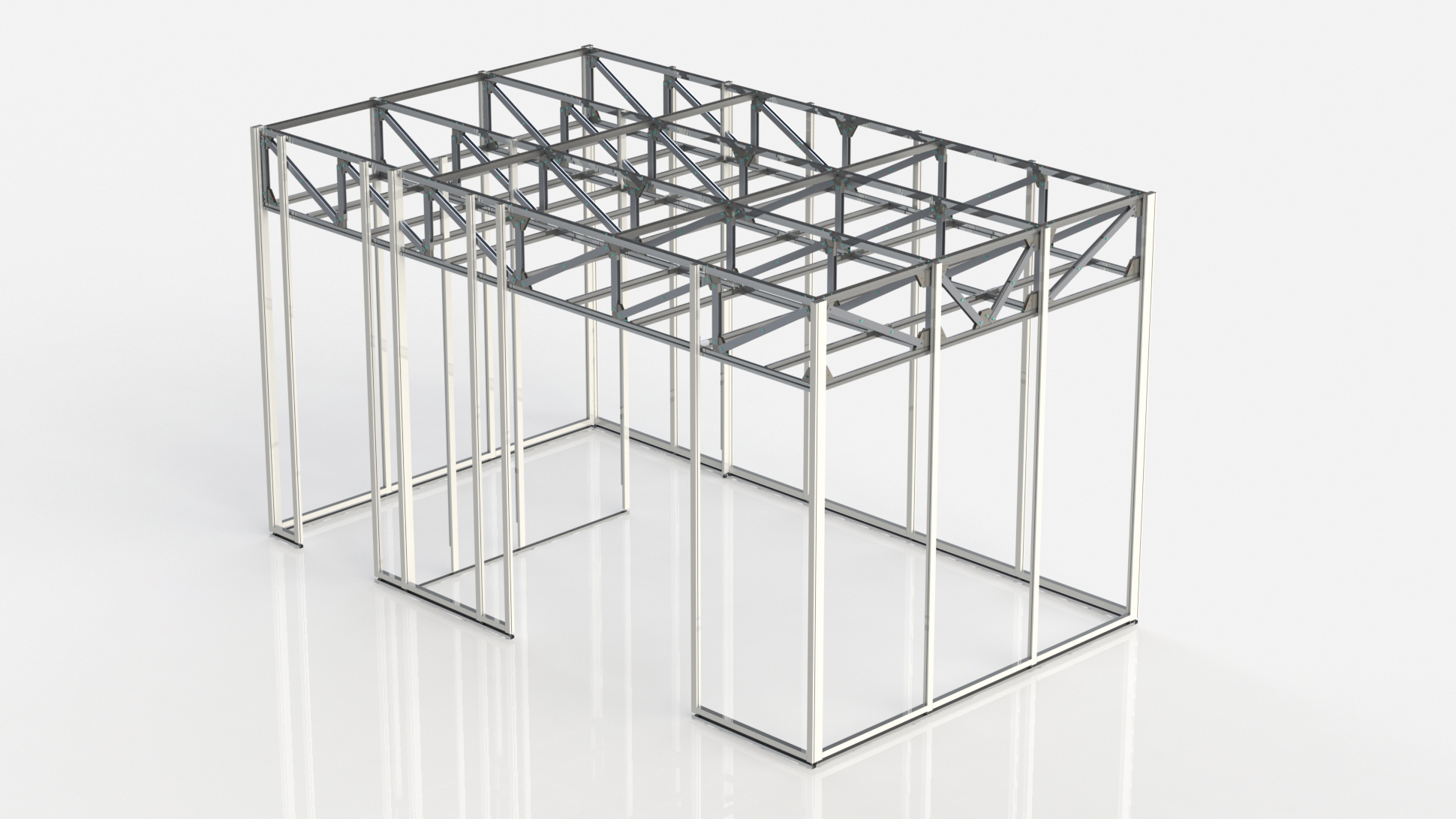

- Celý systém může být samonosný - nepotřebuje kotvení do stěn a stropů stavební konstrukce.
- Rozměry modelu: 6.5 m x 1.25 m, maximální výška: 3 m.
- Vedle sebe mohou být sestaveny další moduly v jakémkoliv počtu v obou směrech.
- Cirkulaci vzduchu zajišťují FFU jednotky, modul nepotřebuje žádné připojení k centrálnímu systemu VZT.
PŘÍČKOVÝ SYSTÉM

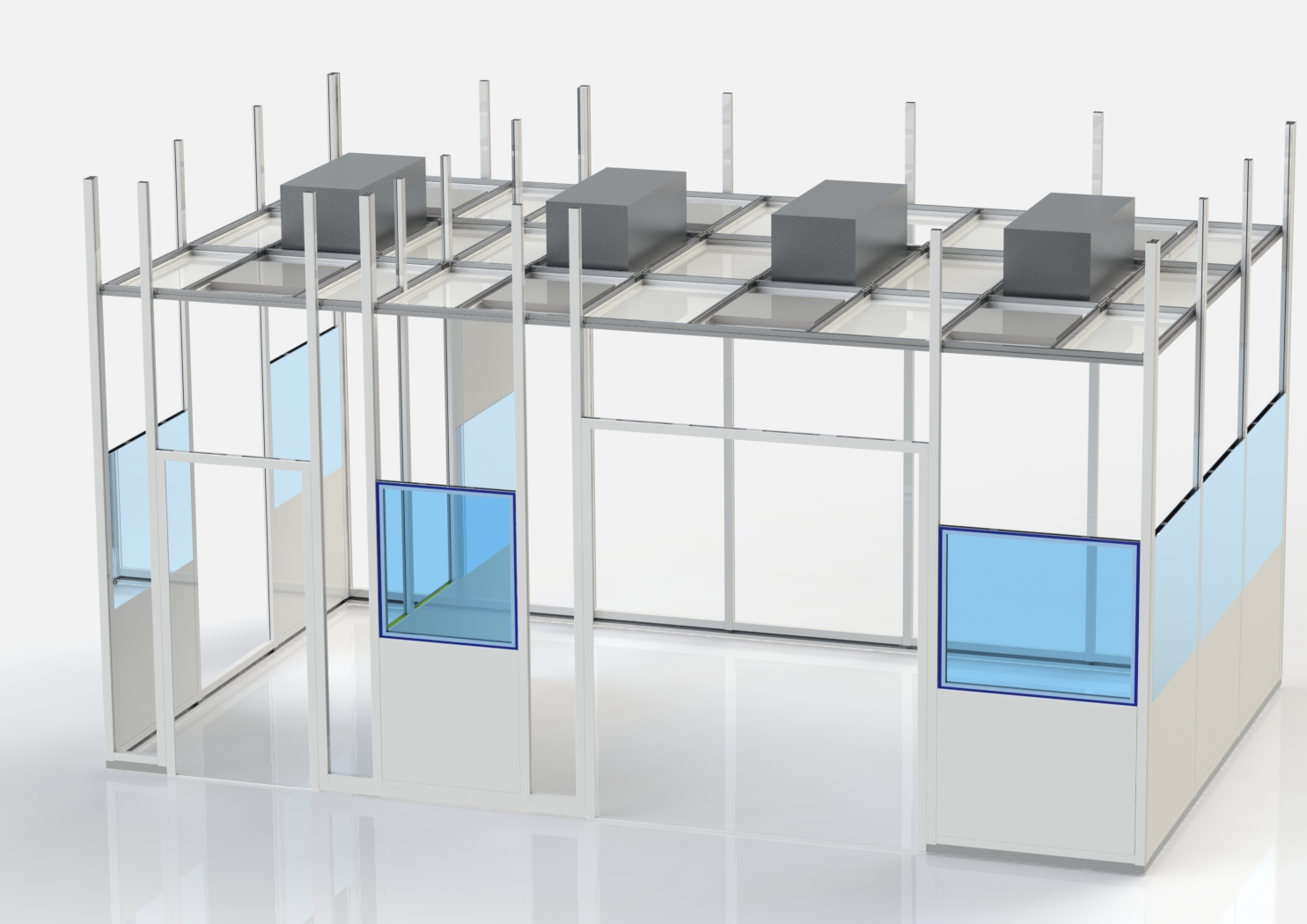

- Nosný systém se skládá z hliníkových profilů a sendvičových panelů.
- Panely jsou ukotveny do nosných hliníkových profilů a spoje zaslepeny krytem.
- Panely s nosnými profily vytvářejí celistvou rovinnou plochu a zabraňují tím vzniku nečistot.
- Uvnitř příčky je dostatečné místo pro rozvod médií a elektrické energie.
PODHLED

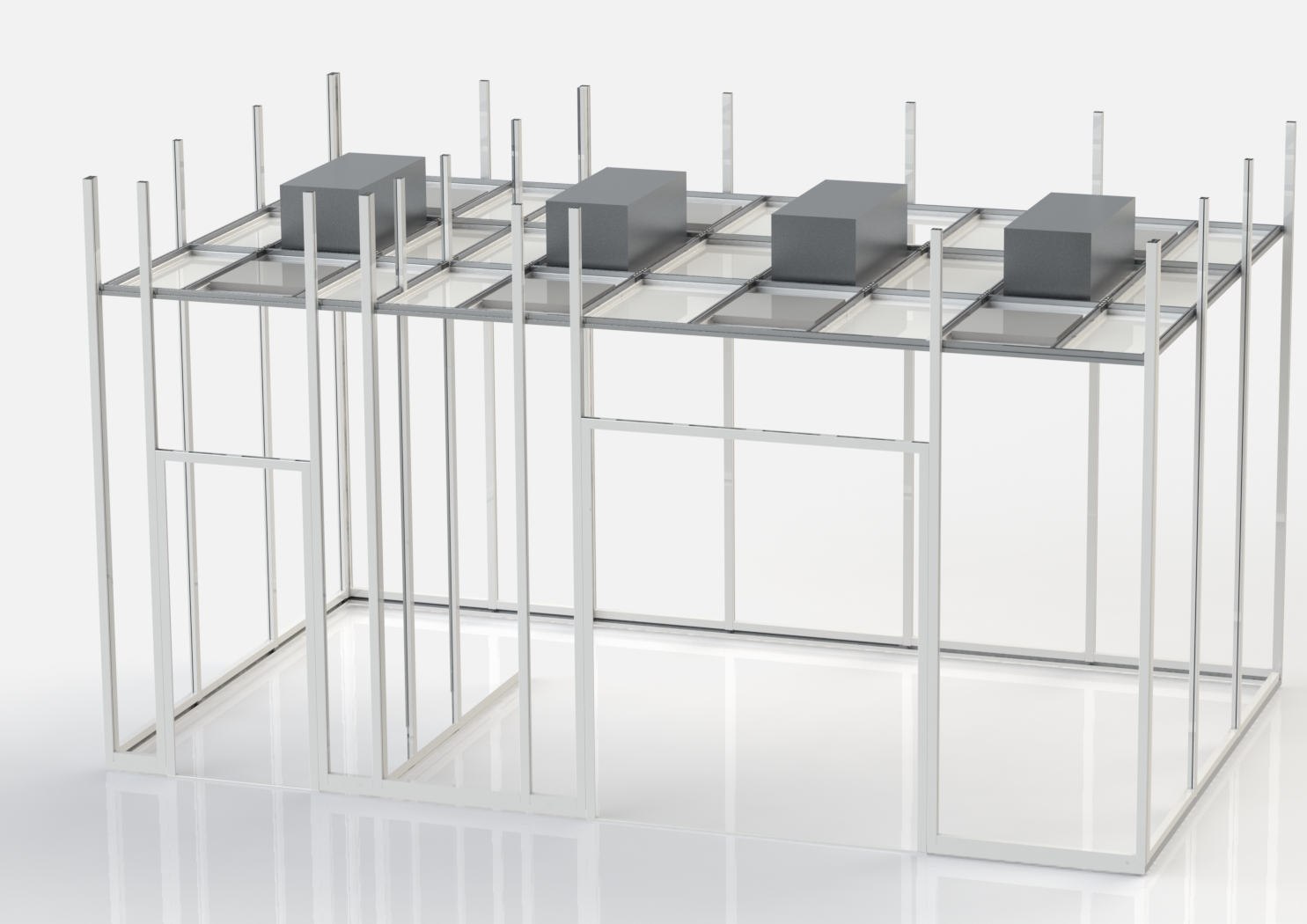

- Skládá se z mřížky hliníkových profilů a vestavěných jednoplášťových nebo sendvičových panelů.
- Panely a mřížka vytvářejí rovinnou plochu, kde nevznikají nečistitelná místa.
- Do podhledu se mohou integrovat svítidla, VZT komponenty nebo sprinklery.
- V pochůzí variantě má podhled plošnou nosnost 75 kg/m2 a v náhodném zatížení až 150 kg.
VÝHODY
- Jednoduchá demontáž a výměna dílů.
- Umožňuje :
- Jednoduchá integrace technologií, nábytku a dalších prvků.
- Jednoduchá změna dispozice čisého prostoru.
- Splňuje vysoké požadavky na hygienickou nezávadnost, čištění a dezinfekci.
- Jednoduchá a rychlá montáž.
- Široká škála barev a materiálového provedení.
TECHNICKÁ DATA
| Typ panelu |
|---|
| Modulární příčkový systém |
| Šířka panelu S |
|---|
| Standardní rozměr ( 1190 mm) |
| Atypické provedení |
S - šířka v mm dle rozměrové řady 1190 mmm.
Jako atyp, je možno zadat požadovaný rozměr min. rozměr 300mm max. rozměr 1190mm panelu. Rozteče profilů rastru jsou 1250 mm. |
| Výška panelu H |
|---|
| 2550 mm |
| 2750 mm |
| 3050 mm |
| atypická |
| Výška dle standardní rozměrové řady 2550, 2750, 3050 mm.Preferované rozměry 2550, 2750, 3050 mm. Maximální výška panelu je 3050 mm, při vyšším podhledu se musí příčka skládat ze dvou panelů. |
| Boční zakončení |
|---|
| Lem - Lem |
| Atypické provedení |
| Boční zakončení panelů je vždy s lemem, který je součást kotvení k rastru. |
| Spodní zakončení |
|---|
| Zakončení do BASIC profilu (U-profil) |
| Rovné |
| Atypické |
| Panel, který dosedá na BASIC profil má výztuhu a otočený U profil. Ostatní je spodní zakončení vždy rovné. |
| Horní zakončení |
|---|
| Rovné |
| Atypické |
| Počet průchodek |
|---|
| 2 ks ( 1 ks 85 mm z leva - 1ks 85 mm z prava) |
| Průchodka není |
| Průchodky zleva, průchodky zprava |
Pohledová strana sloupku je vždy ze strany krytky sloupku.
Příklad značení pří více průchodkách: 3;2 – Celkem 5 ks, 3 z levé strany + 2 z pravé strany. |
| Tloušťka plechu |
|---|
| Lehká varianta - pozinkovaný plech tl. 0,7mm |
| Těžká varianta - pozinkovaný plech tl. 1,2mm |
| Atypické provedení |
| Výplň |
|---|
| Minerální vlna lehká varianta (100kg/m3) |
| Minerální vlna těžká varianta (150kg/m3) |
| Atypické provedení |
| Odstín a materiál pláště – standardně z pohledové strany |
|---|
| Pozinkovaný plech v odstínu RAL 9016 |
| Nerezová ocel AISI 304 |
| Komaxit v odstínu RAL |
| Nutno dodržet orientaci panelu podle bočního zakončení S4 |
| Odstín a materiál pláště – standardně ze zadní strany |
|---|
| Pozinkovaný plech s PVC folií v odstínu RAL 9016 |
| Nerezová ocel AISI 304 |
| Pozinkovaný plech v odstínu RAL |
| Nutno dodržet orientaci panelu podle bočního zakončení S4 |
| Atypické provedení |
|---|
| Typové provedení |
| Atypické provedení |
Typové provedení
0 - jednoznačná specifikace z nabízených variant
Atypické provedení
Q - atypické řešení, které nejde jednoznačně specifikovat pomocí kódu |
