Dvojitá příčka 102.12

Fotografie -pfd8777-zakrytovane-jedna-vrstva-www_original.jpg

Fotografie -pfd8795-jedna-vrstva_1_original.jpg

Fotografie ee9c6b78-c15a-4496-9f33-a40a8a91ca7f_1_original.jpg

Fotografie img-1911-na-sirku_original.jpg

Dvojitá příčka byla vyvinuta především pro příčky pomocných místností operačního traktu (přípravny pacientů, dospávacích pokojů, mytí lékařů, sterilizace apod.) v systému vestaveb operačních sálů.

POPIS VÝROBKU

Základní tloušťka oboustranné příčky je 100 mm.
Pro vedení větších průměru v příčce tloušťka 145 mm
Opláštění dvojité příčky tvoří obkladové panely s výplní ze sádrokartonové desky.
Panely se montují na svislé C-profily rastru pomocí závěsného hřebene.
Opláštění může být oboustranné, nebo jednostranné (obklad stěn).

1) Basic profil, 2) Stojka rastru, 3) Příčník rastru, 4) Horní profil,
5) Panel se závěsným hřebenem a SDK výztuhou, 6) Vodící lišta podhledu, 7) Podložný profil. 8) Podlahovina

UPEVNĚNÍ PANELŮ

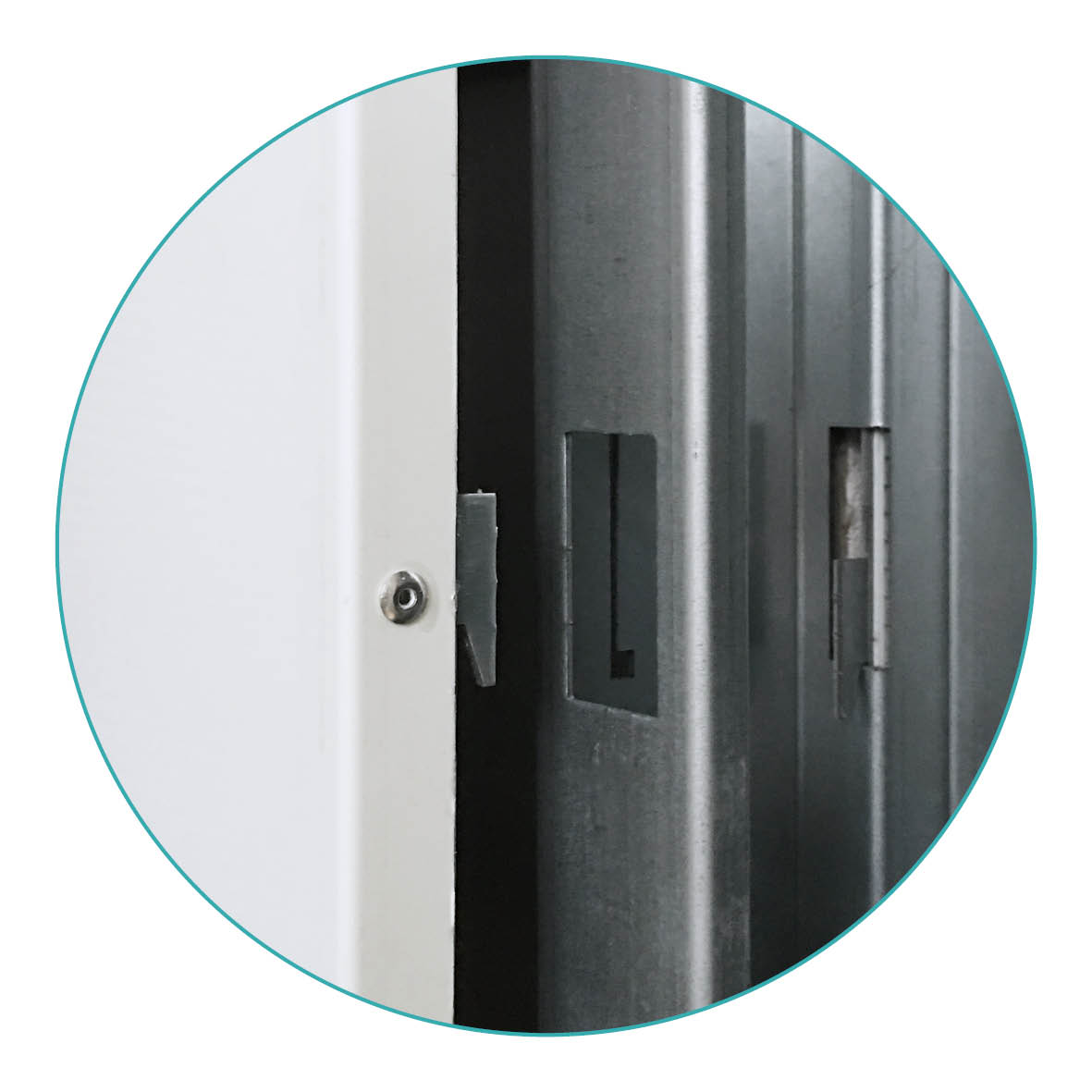

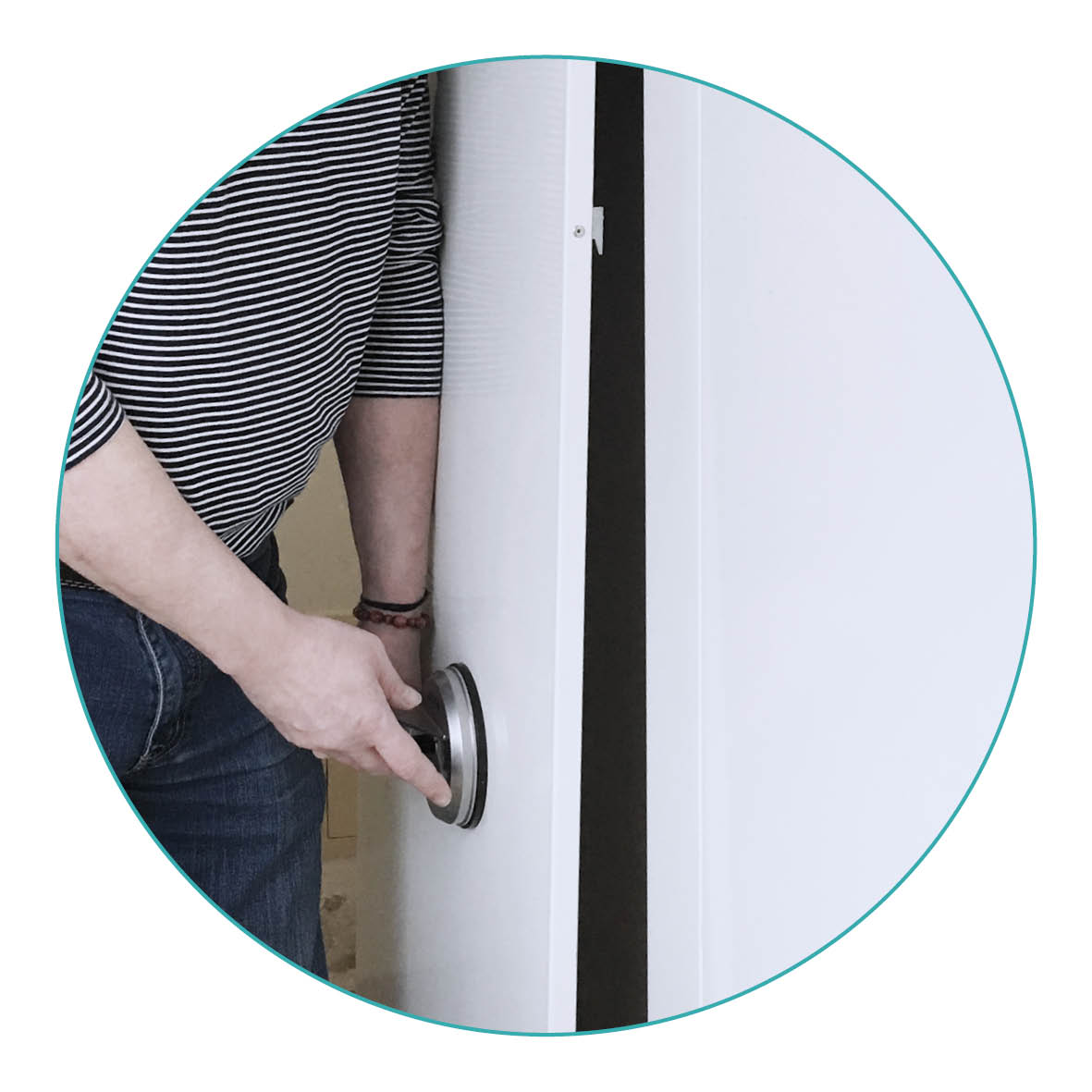

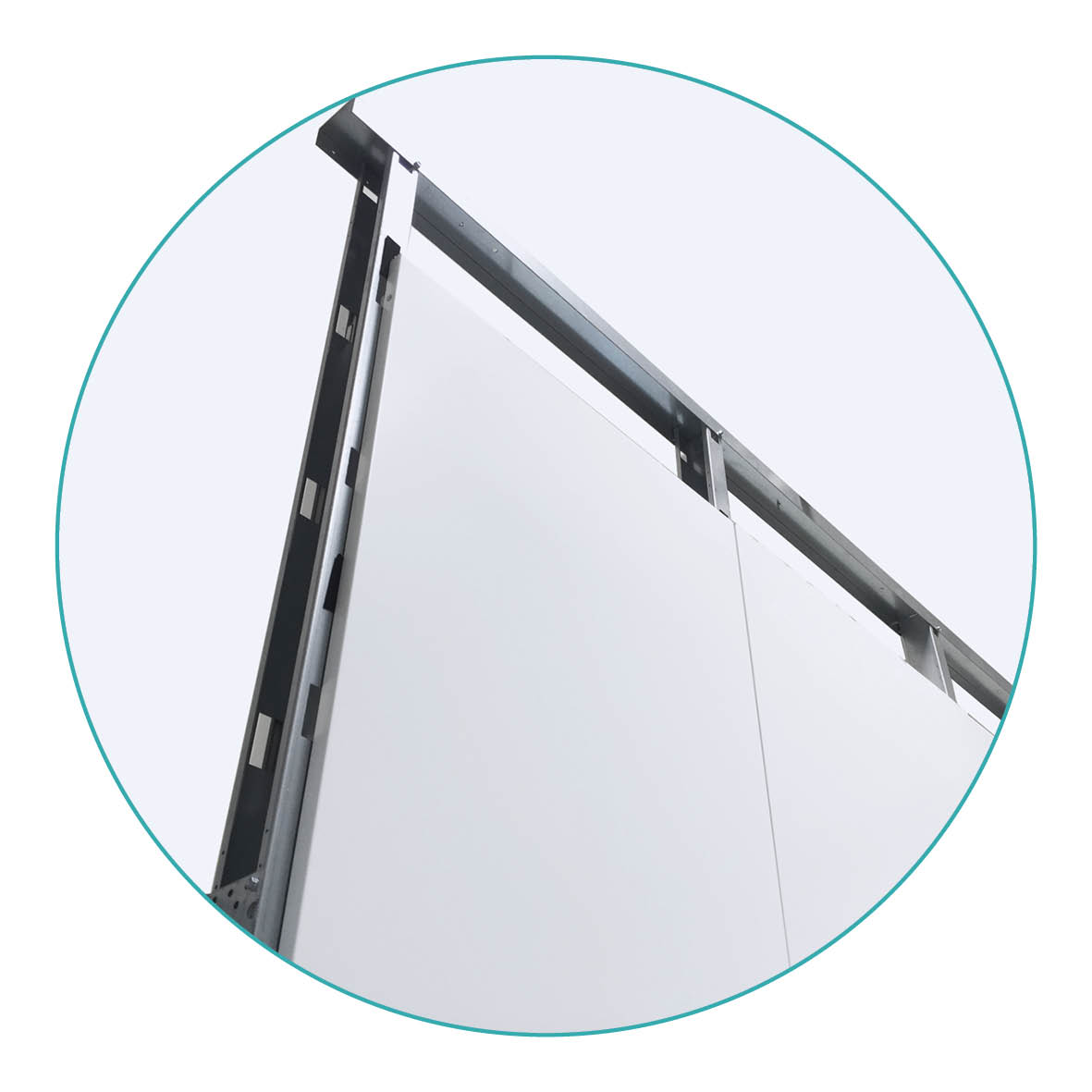

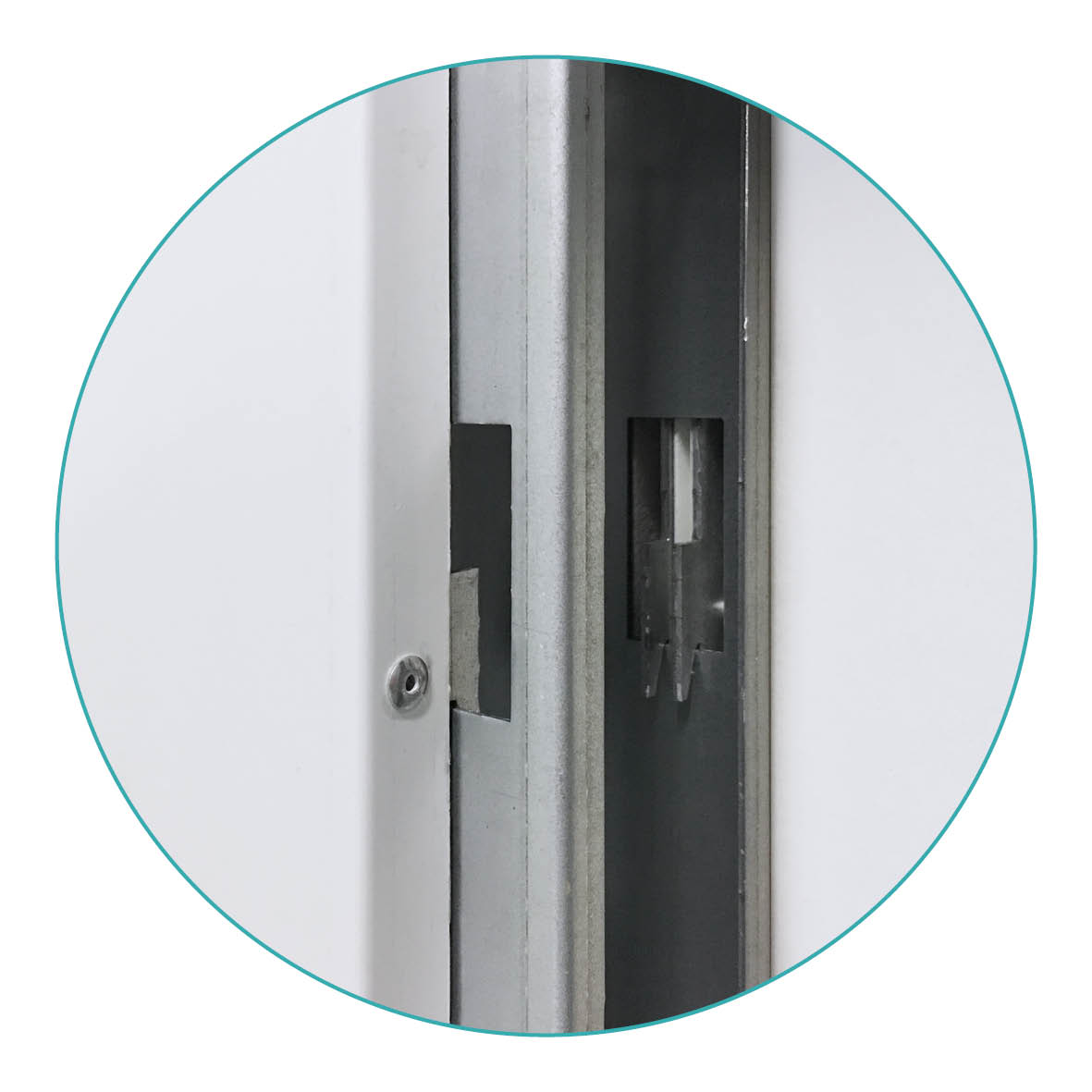

Panely dvojité příčky se usazují na nosný rastr	Detail usazení panelu na nosný rastr	Detail vytažení panelu z nosného rastru

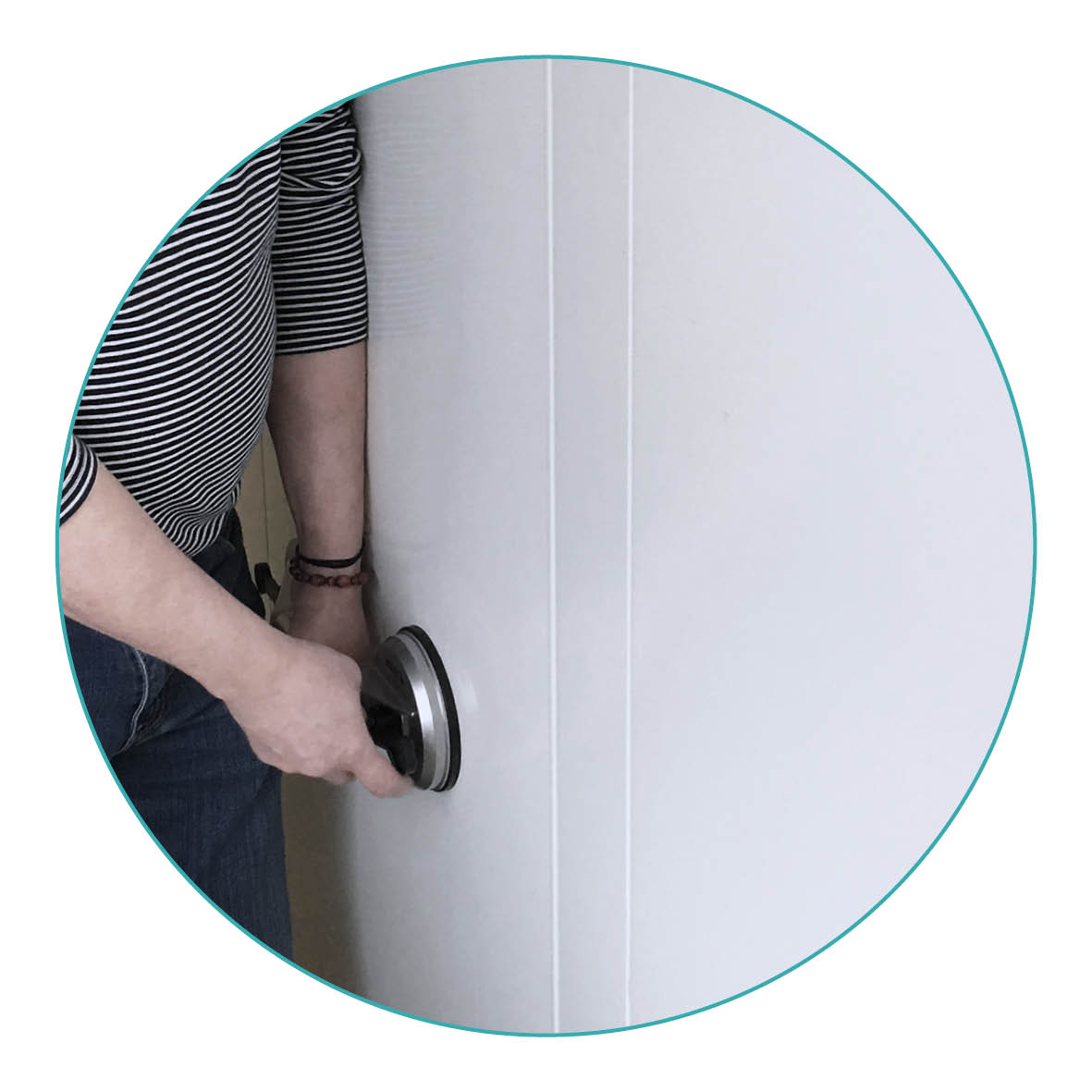

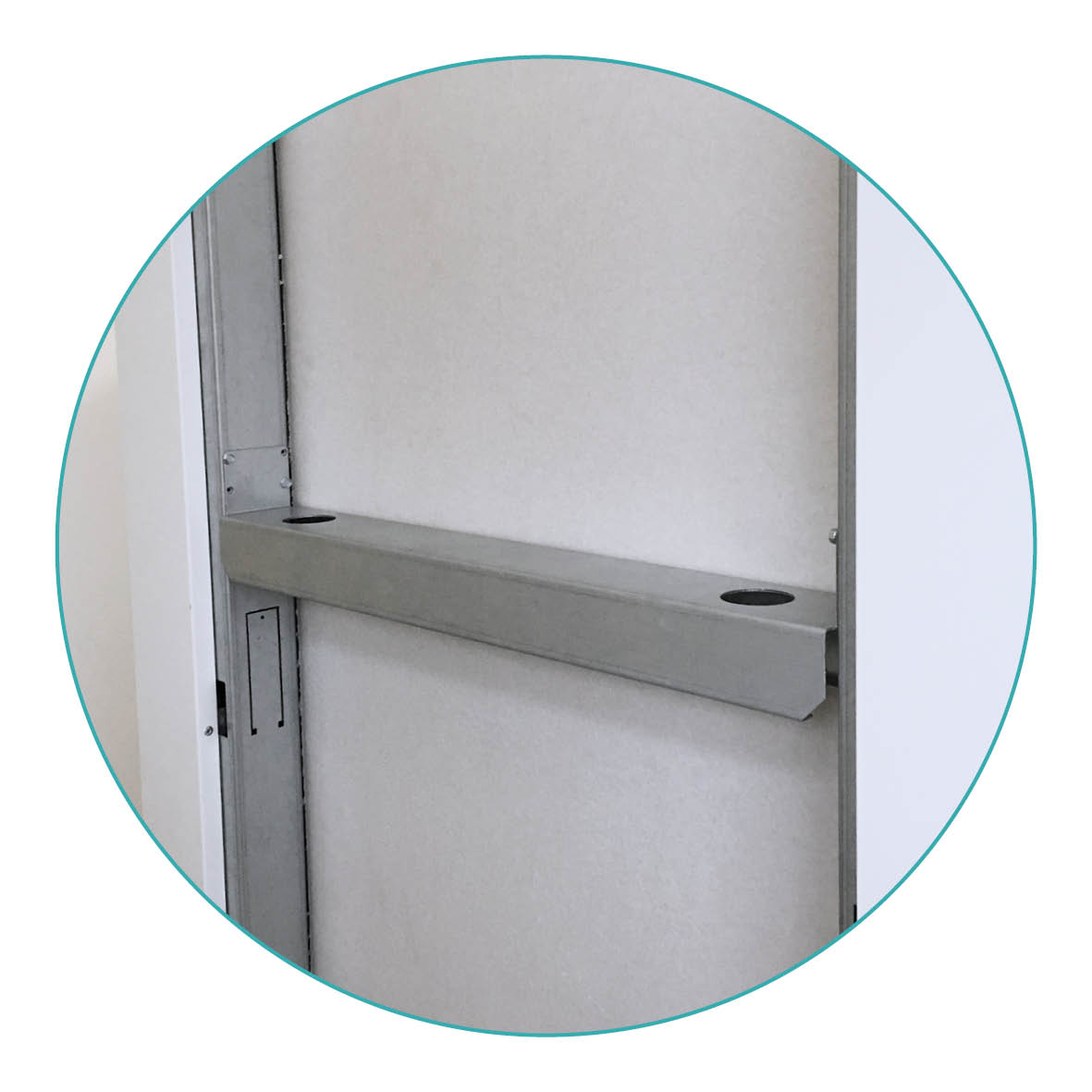

Jednoduchá demontáž instalačního panelu	Jednoduchá demontáž instalačního panelu	Detail nosného rastru v místě instalačního panelu

VÝHODY

Barevná stálost
Protikorozní ochrana
Tepelná i zvuková izolace

VHODNÉ PRO OBLASTI

Farmacie, biotechnologie, zdravotnické prostředky
Mikroelektronika, optika, automotive, elektrotechnika
Zdravotnictví
Strojírenský, potravinářský, chemický průmysl, aj. průmysl

TECHNICKÁ DATA

Typ
Obkladový panel se závěsným hřebenem

Typ panelu
standardní
rohový

Šířka panelu S
1200 mm
600 mm
jako Atyp. je možno zadat požadovaný rozměr min. rozměr 100 mm max. rozměr 1200 mm panelu

Výška panelu H
2470 mm
2970 mm
Pro světlou výšku místnosti 3000 mm – panel 2970 mm. max. výška panelu 3050 mm

Spodní hrana panelu
950
2015
3050

Spodní zakončení
Basic (pero)
Clasic (rovné)
Ukončení C (clasic) např. u nadokenního panelu, nadedveřního panelu, panelu horní sestavy.

Odstín a materiál pláště - standardně z pohledové strany
Pozinkovaný plech v odstínu RAL 9016
Nerezová ocel AISI 304
Komaxit v odstínu RAL

Atypické provedení
Typové provedení
Atypické provedení
Typové provedení 0 - jednoznačná specifikace z nabízených variant Atypické provedení Q - atypické řešení, které nejde jednoznačně specifikovat pomocí kódu
