Prosklení do dvojitých příček 103.12
Celoprosklený okenní panel představuje jeden ze základních prvků pro vybudování čistých prostor a pracovišť s maximální bezpečností, sterilitou, hygienou, snadnou údržbou a sanitací. Svým provedením je vhodný především pro nemocniční prostředí, prostory v průmyslu farmaceutickém, elektrotechnickém, strojírenském, potravinářském atd.
POPIS VÝROBKU
- Systém prosklení PHARMA, které je oboustranné a má tabule skla v rovině s povrchem příčky.
- Okenní panel se osazuje současně s montáží dvojité příčky.
- Kotví se na konstrukci příčky (rastru) zároveň s jejím opláštěním.
- Možno vložit žaluzie elektrické, magnetické a mechanické.
- Možnost atypického provedení

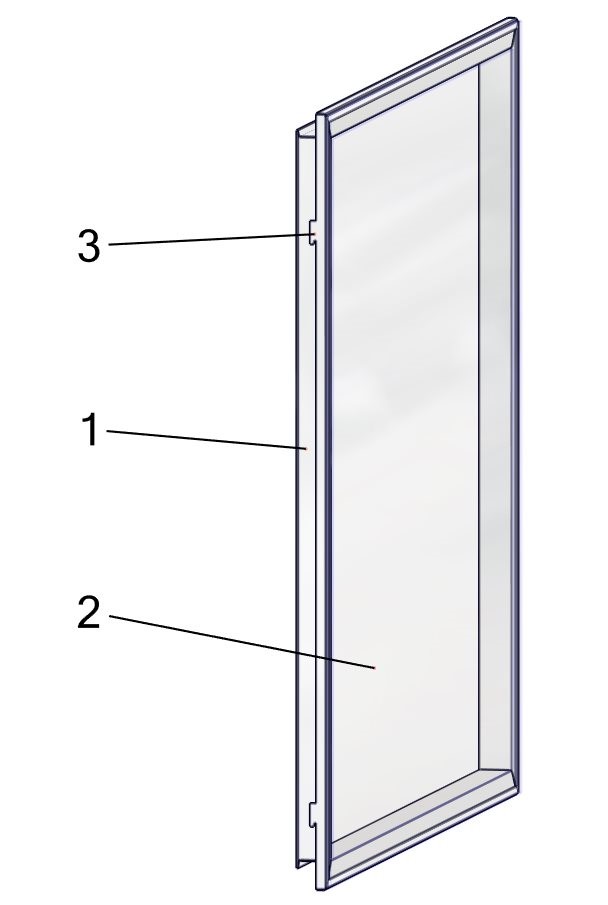

1) Rám okna, 2) Sklo, 3) Závěsný hřeben
VÝHODY
- Rychlá montáž a demontáž umožňující pružnou změnu dispozičního řešení prostoru.
- Systém spojení okenních panelů je shodný se systémem montáže dvojitých příček.
- Okenní panel lícuje z obou stran s povrchem ostatních příčkových panelů.
VHODNÉ PRO OBLASTI
- Farmacie, biotechnologie, zdravotnické prostředky
- Mikroelektronika, optika, automotive, elektrotechnika
- Zdravotnictví
- Strojírenský, potravinářský, chemický průmysl, aj. průmysl
TECHNICKÁ DATA
| Typ |
|---|
| Prosklení do dvojitých příček |
| Tloušťka příčky | |
|---|---|
| tloušťka | hodnota |
| 49 mm | pro dvojitou příčku tl. 100 mm |
| 72 mm | pro dvojitou příčku tl. 145 mm |
| 125 mm | pro obkladovou příčku |
| Rozměr okna |
|---|
| 1200x900 mm |
| šířka x výška v mm dle rozměrové řady 103.12 |
| Maximální rozměr jmenovitého otvoru AxB pro montáž je 1200x1800mm! Min. rozměr šířky 560 mm, max. rozměr 1200 mm. Min. rozměr výšky 800 mm, max. rozměr 1800 mm. |
| Prosklení |
|---|
| bezpečnostní sklo vrstvené tl. 6 mm |
| sklo plavené tl.4 mm |
| Pozn. Standardně je sklo čiré, je možno dodat také sklo mléčné jedná se o atyp. Plavené sklo navrhovat pouze pro prosklení s parapetem 1100mm a výše. |
| Žaluzie |
|---|
| bez žaluzie |
| Žaluzie mechanické |
| Žaluzie magneticé |
| Ovládání žáluzií Zx1- na pohledové straně Zx2- na straně nepohledové Zx3 na obou stranách |
| Odstín a materiál rámečku |
|---|
| plech v odstínu RAL 9002 |
| plech v odstínu RAL 9016 |
| nerezová ocel AISI 304 |
| komaxit v odstínu RAL |
| Atypické provedení |
|---|
| Typové provedení |
| Atypické provedení |
| Typové provedení 0 - jednoznačná specifikace z nabízených variant Atypické provedení Q - atypické řešení, které nejde jednoznačně specifikovat pomocí kódu |
