Soklové zakončení pohledové výšky 50 mm 214.40

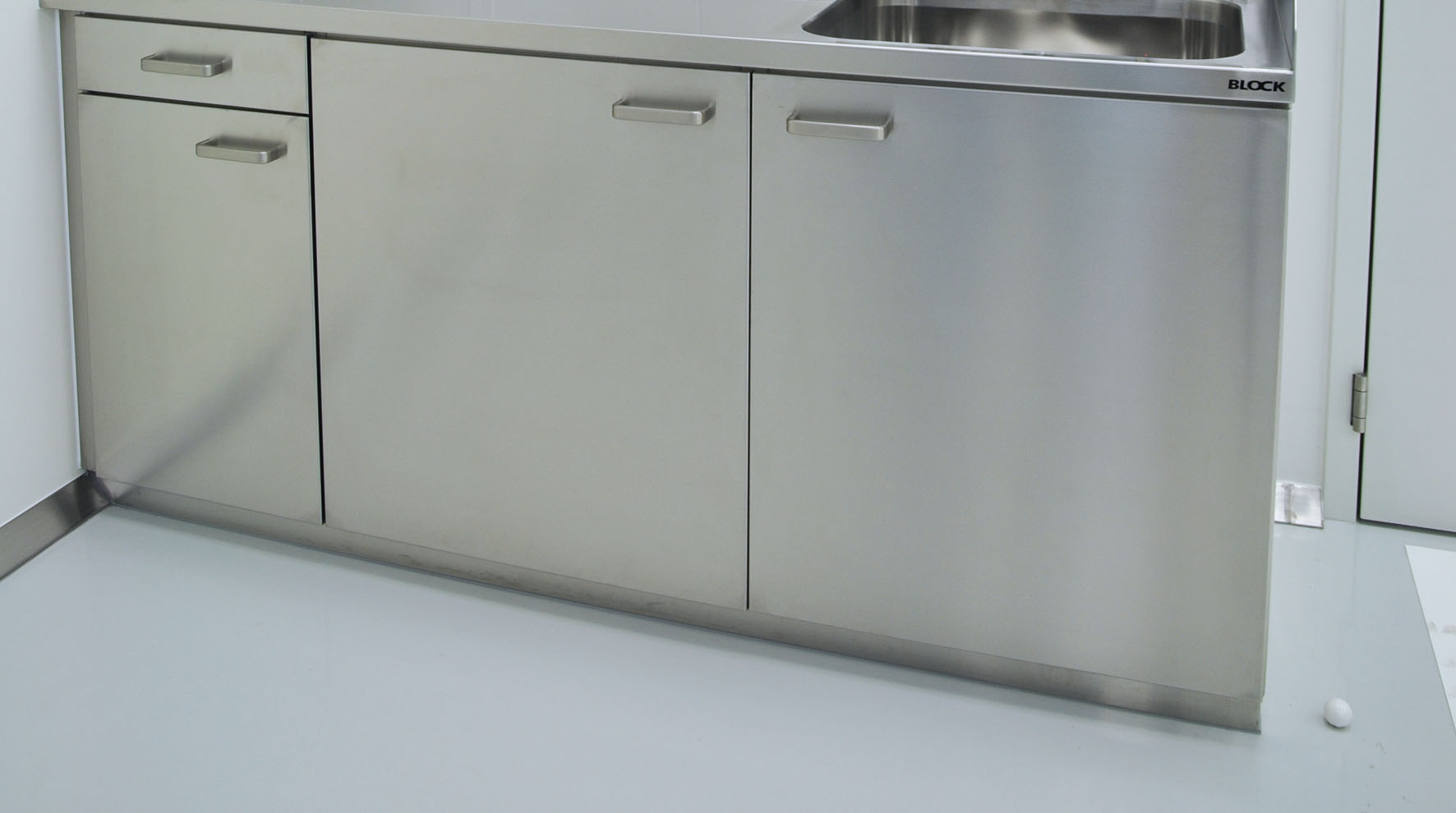

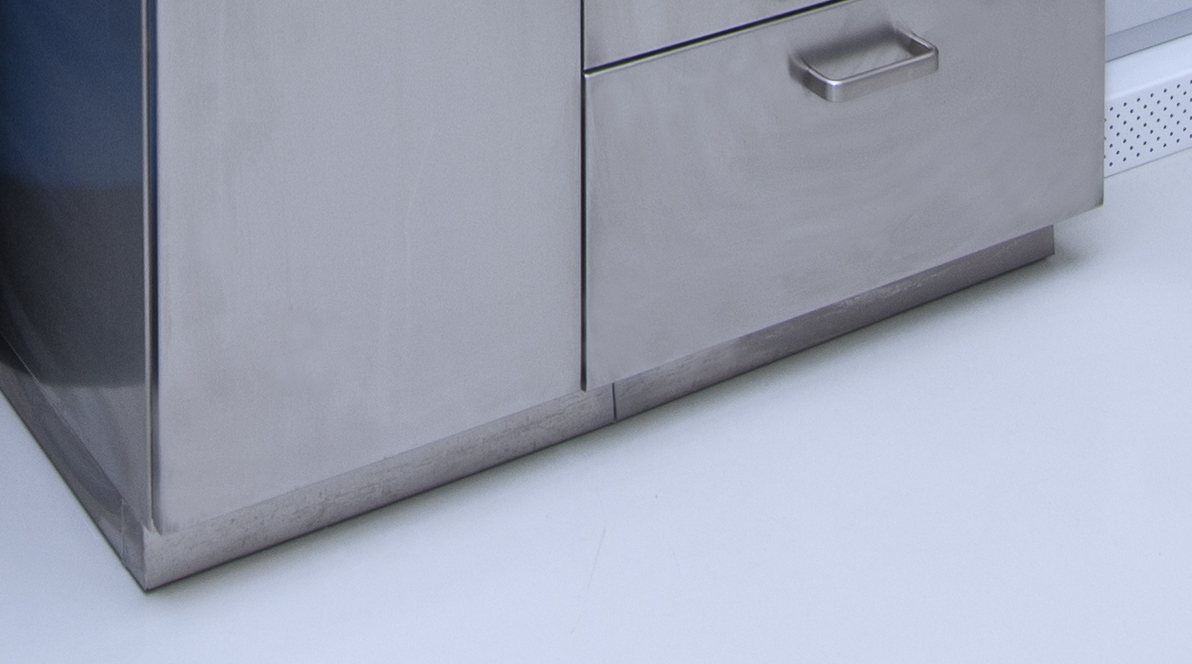

- Zakončení skříněk pomocí speciálně vyvinutého nosného rámu.
- Rám byl vyvinut jako doplněk skříní materiálového provedení PREMIUM a PREMIUM 304.
- Podstavný rám zaručuje mírnou rektifikaci k vyrovnání nerovností podlahy.
- Výhodou systému je přístup z vnitřního prostoru k rektifikačním elementům.
- Systém není vhodný pro skřínky a sestavy skříní z materiálového provedení STANDARD a STANDARD PLUS.
- Parametry:
- Výška rámu 50 mm
- Maximální šířka sestavy skříní 4000 mm
- Materiálové provedení rámu:
- R7035 - kovový rám s povrchovou úpravou v barvě šedé, RAL 7035
- R9016 - kovový rám s povrchovou úpravou v barvě bílé, RAL 9016
- 304 - nerezový rám s povrchovou úpravou brus SB
- Pro materiálové provedení skříněk STANDARD a STANDARD PLUS je vhodné zakončení skříněk nožkami výšky 100 mm a nacvakávacím soklem uvedeným v kapitole 204.04. Dalším řešením je skřínky ustavit na základní profil popsaný v kapitole 216.40A.
- Pro materiálové provedení PREMIUM a PREMIUM 304 je možné i zakončení B000P, které je potaženo podlahovinou. Tento spůsob zakončení je popsán v kapitole 216.40A.

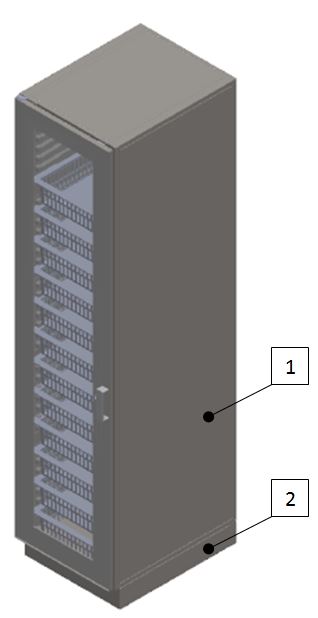

LEGENDA:
1 - Skříň - nízká, střední a vysoká v provedení PREMIUM a PREMIUM 304
2 - Soklové zakončení (výšky 100 mm - 204.04, výšky 50 mm - základní profil - 216.40A, výšky 50 mm s možností rektifikace pro provedení PREMIUM a PREMIUM 301 - 214.40A)
TECHNICKÉ ÚDAJE
| Typové označení |
|---|
| Soklové zakončení pohledové |
| Pro materiálové provedení skříňky |
|---|
| STANDARD |
| STANDARD PLUS |
| PREMIUM |
| PREMIUM 304 |
| Osazení v prostoru |
|---|
| Zadní a levá strana u stěny |
| Zadní a pravá strany u stěny |
| Vestavná skříň |
| Zadní stranou u stěny |
| Podle zvoleného materiálového provedení skříněk a osazení v prostoru se liší odsazení soklového zakončení. |
| Přechod mezi podlahovinou a stěnou |
|---|
| Fabion - pozvolný přechod přes rádius |
| Přechod 90° |
| Typ rámu |
|---|
| Nerezový solk AISI 304 s povrchem SB |
| Soklové zakončení kovové ošetřeno šedou barvou RAL 7035 |
| Soklové zakončení kovové ošetřeno bílou barvou RAL 9016 |
| Sokl pro |
|---|
| Jednu skříň |
| Sestavu skříní. Maximální šířka sestavy 4000 mm |
| Pro sestavu skříní se definují zleva do prava. |
| Hloubka skříně (B) | |
|---|---|
| hĺbka | hodnota |
| 400 mm | Hloubka skříní |
| 450 mm | Hloubka skříní |
| 500 mm | Hloubka skříní |
| 550 mm | Hloubka skříní |
| 600 mm | Hloubka skříní |
| 700 mm | Hloubka skříní dřezových, hloubka pracovní desky je 750 mm. |
| 850 mm | Hloubka skříní dřezových, hloubka pracovní desky je 900 mm. |
| Skříňka 1 šířka (A) | |
|---|---|
| šírka | hodnota |
| 300 mm | Šířka skříňky |
| 330 mm | Šířka skříňky |
| 400 mm | Šířka skříňky |
| 450 mm | Šířka skříňky |
| 500 mm | Šířka skříňky |
| 560 mm | Šířka skříňky |
| 600 mm | Šířka skříňky |
| 700 mm | Šířka skříňky |
| 800 mm | Šířka skříňky |
| 900 mm | Šířka skříňky |
| 1000 mm | Šířka skříňky |
| 1200 mm | Šířka skříňky |
| 1350 mm | Šířka skříňky |
| 1500 mm | Šířka skříňky |
| 1650 mm | Šířka skříňky |
| 1950 mm | Šířka skříňky |
| Boční odsazení skřínky, popřípadě odsazení první a koncové skřínky sestavy dle osazení v prostoru. | |
| Skříňka 2 šířka (A) | |
|---|---|
| šírka | hodnota |
| 300 mm | Šířka skříňky |
| 330 mm | Šířka skříňky |
| 400 mm | Šířka skříňky |
| 450 mm | Šířka skříňky |
| 500 mm | Šířka skříňky |
| 560 mm | Šířka skříňky |
| 600 mm | Šířka skříňky |
| 700 mm | Šířka skříňky |
| 800 mm | Šířka skříňky |
| 900 mm | Šířka skříňky |
| 1000 mm | Šířka skříňky |
| 1200 mm | Šířka skříňky |
| 1350 mm | Šířka skříňky |
| 1500 mm | Šířka skříňky |
| 1650 mm | Šířka skříňky |
| 1950 mm | Šířka skříňky |
| mm | Pozice neobsazena |
| Boční odsazení skřínky, popřípadě odsazení první a koncové skřínky sestavy dle osazení v prostoru. | |
