Obkladové panely 102.03
Obkladové panely, spoločne so systémom priečkových panelov, predstavujú jeden zo základných prvkov pre vybudovanie čistých priestorov a pracovísk s maximálnou bezpečnosťou, sterilitou, hygienou, jednoduchou údržbou a sanitáciou. Obkladové panely sa používajú pri obkladoch existujúcich stien stavby a nie sú samonosné.
POPIS VÝROBKU
- Panel tvorený jedným pohľadovým plášťom a vlepenou SDK doskou hr. 15 mm.
- Panely spojené zasúvaním.
- Rozvody médií, elektro rozvody a rozvody VZT riešené odsadením celej konštrukcie.
VÝHODY
- jednoduchosť
- rýchlá montáž a demontáž
- cena
- malá hrúbka
|
Spájanie panelov nasúvaním
1. Plášť pohlľadový; 2. Sádrokarton |

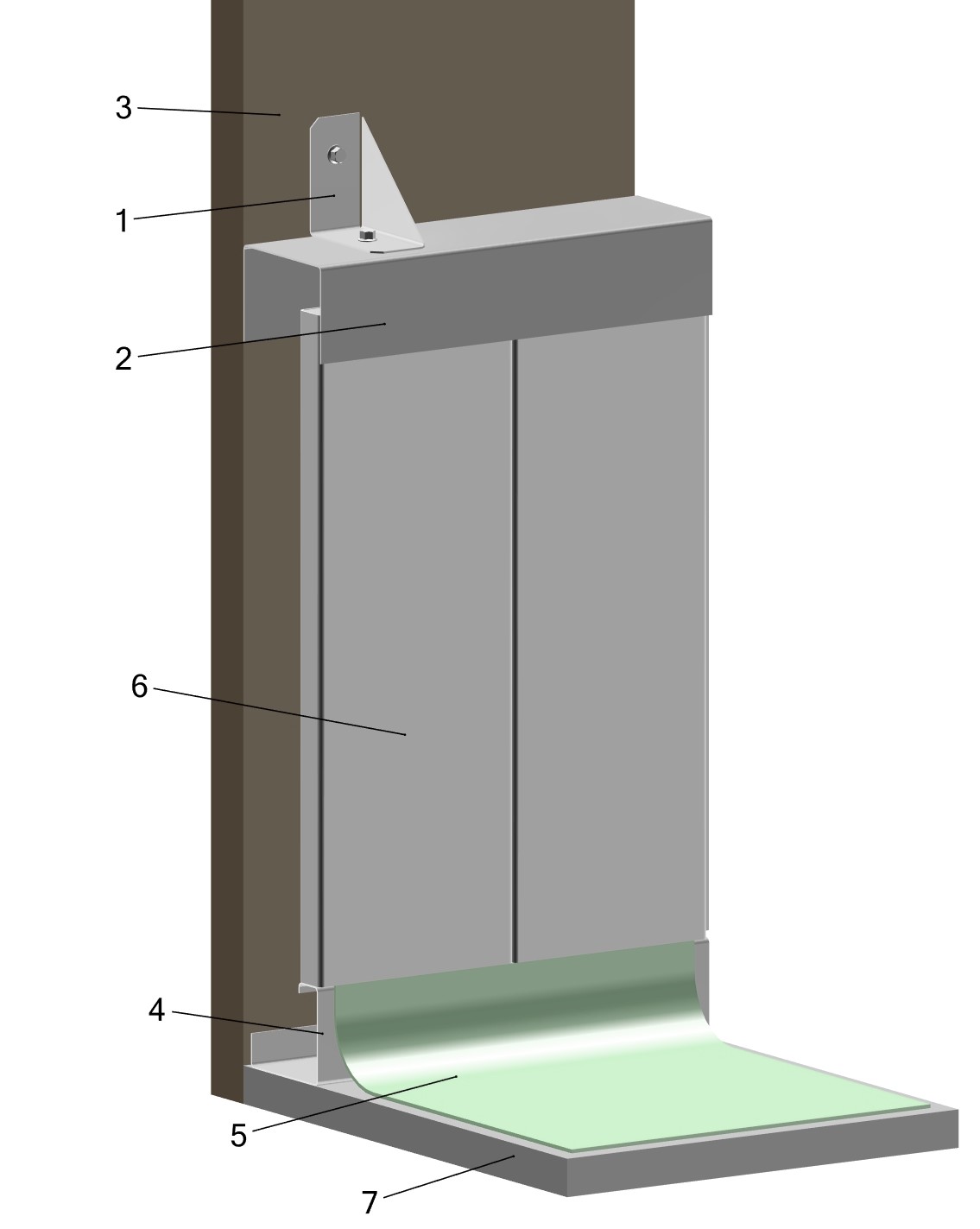

Upevnenie obkladového panelu
1. Horná kotva; 2. Horný vodiací profil; 3. Existujúca stena; |
TECHNICKÉ ÚDAJE
| Typ panelu |
|---|
| obkladové panely |
| Zpôsob kotvenia |
|---|
| Panel s pomocnými kotviacimi a vystužujúcimi profilmi (nosná rámová kostra) |
| Panel s vodiacim spodným profilom lepený priamo na stenu (panel je lepený priamo na stenu) |
| Iba sadrokartónový panel |
| Šírka panelu S |
|---|
| 1190 mm |
| 560 mm |
| S - šírka v mm podľa rozmerovej rady 560 mm, 1190 mm. Ako atyp. je možné zadať požadovaný rozmer min. rozmer 300 mm max. rozmer 1190 mm panelu. |
| Výška panelu H |
|---|
| 2550 mm |
| 3000 mm |
| Výška panelu 2550 a 3000 mm. Max. rozmer 3000 mm. Ako atyp je možné panely vyrobiť do výšky 3500 mm. Panely s inou šírkou nutné vyrobiť ako atyp (1190 je max. šírka panelu) |
| Bočné zakončenie |
|---|
| drážka - pero (ĽAVÉ prevedenie) |
| pero - drážka (PRAVÉ prevedenie) |
| Odtieň a materiál plášťa |
|---|
| pozinkovaný plech odtieň RAL 9002 |
| pozinkovaný plech odtieň RAL 9016 |
| nerezová oceľ AISI 304 |
| Komaxit odtieň RAL |
| Atypické prevedeie |
|---|
| Typové prevedenie |
| Atypické prevedenie |
| Typové prevedenie 0 - jednoznačná špecifikácia z ponúkaných variant Atypické prevedenie Q - atypické riešenie, ktoré sa nedá jednoznačne špecifikovať pomocou kódu |
