Základné priečkové panely s Al rámom 102.01

Základné priečkové panely sú jedným z hlavných komponentov pre vybudovanie čistých priestorov a pracovísk s maximálnou bezpečnosťou, sterilitou, hygienou, jednoduchou údržbou a sanitáciou. U vstavieb vytvorených priečkovými panelmi je vďaka tesnému spoju medzi panelmi, podlahou a stropom zaručené udržanie pretlaku alebo podtlaku v miestnosti. Tým sú splnené základné kritéria čistých priestorov, pre ktoré boli tieto panely špeciálne navrhnuté a overené. Súčasťou systému priečkových panelov sú i ostatné prvky pre vytvorenie úplného čistého priestoru.

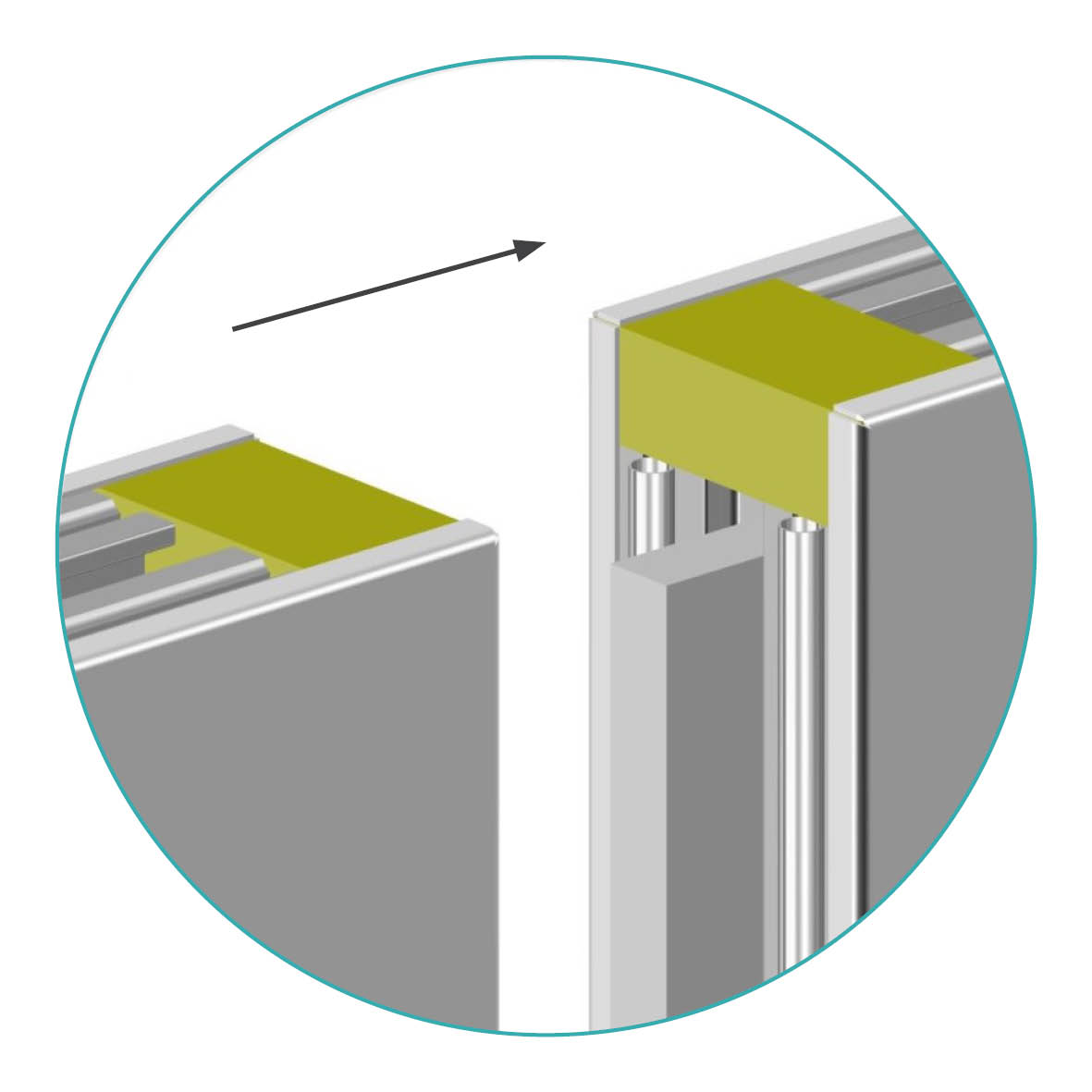

1) Plášť 2) Al rám 3) Tmel 4) Tesnenie BLOCK	Vzájomné nasunutie panelov	Vzájomné nasunutie panelov

POPIS VÝROBKU

Panely sendvičového typu, tvorené Al rámom, plášťom a vnútornou výplňou.
Panely spojené vzájomným nasunutím; samonosné.
Možnosť vyrobiť panely na mieru.
Panely plné alebo presklené.
Možnosť vlepenia horizontálnych i vertikálnych výstuh pre kotvenie políc, technológie, zárubní, atď.
Pre rozvody médií vložené inštalačné stĺpiky.
Pre el. prívody možnosť osadenia elektroinštalačnými priechodkami vo výplni panelov.
Možnosť osadenia panelu VZT mriežkami.
Spĺňajú parametre do výbušného prostredia.

1) U profil; 2) Výplň; 3) Al rám; 4) Plášť,
5) U-profil; 6) Basic profil


1) Inštalačný stĺpik 2) El. priechodka	Odkrytý inštalačný stĺpik a elektroinštalácia	Odkrytý inštalačný stĺpik

UPEVNENIE PANELOV

Panely sa do podlahy upevňujú pomocou vodiacich profilov (Basic profil/U profil) nasúvaním
Nad podhľadom sú panely spojené horným U profilom
Systém je kotvený do stavebného stropu alebo do pomocnej konštrukcie pomocou kotviacich prvkov

VÝHODY

Rýchla montáž a demontáž umožňujúca pružnú zmenu dispozičného riešenia priestoru
Jednoduchá údržba
Farebná stálosť a protikorózna ochrana
Tepelná i zvuková izolácia

VHODNÉ PRE OBLASTI

Farmácia, biotechnológia, zdravotnícke prostriedky
Mikroelektronika, optika, automotive, elektrotechnika
Zdravotníctvo
Strojárenský, potravinárský, chemický priemysel

TECHNICKÉ ÚDAJE

Hrúbka panelu
52 mm

Šírka panelu S
1200 mm
S - šírka panelu v mm, štandardný, maximálny rozmer 1200 mm, minimálny rozmer 150 mm. Využívať v projekte rozmerovú radu panelov - odstupňovanie po 50mm (200mm, 250mm, 300mm). Podľa možností stavby využívať rezané panely iba k stávajúcim stavebným konštrukciám.

Výška panelu H
2500 mm
2700 mm
3000 mm
Výška podľa štandardnej rozmerovej rady 2500, 2700, 3000 mm. Preferované rozmery 2500, 2700, 3000 mm. Max. výška panelu 4000 mm.

Výplň
Minerálná vlna
atyp

Odtieň a materiál plášťa – štandardne z pohľadovej strany
Pozinkovaný plech v odtieni RAL 9016
Nerezová oceľ AISI 304
Komaxit v odtieni RAL
Potrebné dodržať orientáciu panela podľa bočného zakončenia S5
