Dvojitá priečka 102.12

Fotografie -pfd8777-zakrytovane-jedna-vrstva-www_original.jpg

Fotografie -pfd8795-jedna-vrstva_1_original.jpg

Fotografie ee9c6b78-c15a-4496-9f33-a40a8a91ca7f_1_original.jpg

Fotografie img-1911-na-sirku_original.jpg

Dvojitá priečka bola vyvinutá predovšetkým pre priečky pomocných miestností operačného traktu (prípravne pacientov, dospávacích izieb, umývanie lekárov, sterilizácie apod.) v systéme vstavieb operačných sál.

POPIS VÝROBKU

Základná hrúbka obojstrannej priečky je 100 mm.
Pre vedení väčších priemerov v priečke hrúbka 145 mm
Opláštenie dvojitej priečky tvoria obkladové panely s výplňou zo sadrokartónovej dosky.
Panely sa montujú na zvislé C-profily rastru pomocou závesného hrebeňa.
Opláštenie môže byť obojstranné, lebo jednostranné (obklad stien).

1) Basic profil, 2) Stojka rastru, 3) Priečník rastru, 4) Horný profil,
5) Panel so závesným hrebeňom a SDK výstuhou, 6) Vodiaca lišta podhledu, 7) Podložný profil. 8) Podlahovina

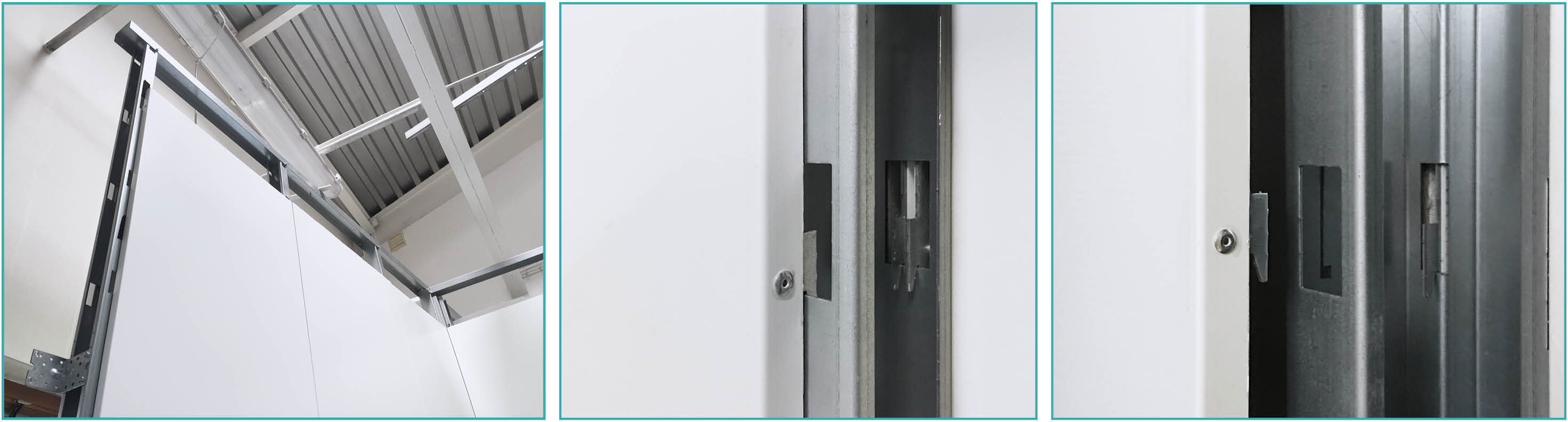

UPEVNENIE PANELOV

panely dvojitej priečky sa usadzujú na nosný raster
obkladový panel je usadený jednostranne na raster

VÝHODY

farebná stálosť
protikorózna ochrana
tepelná i zvuková izolácia

VHODNÉ PRE OBLASTI

Farmácia, biotechnológia, zdravotnícke prostriedky
Mikroelektronika, optika, automotive, elektrotechnika
Zdravotníctvo
Strojárenský, potravinársky, chemický priemysel a i. priemysel

TECHNICKÉ ÚDAJE

Typ
Obkladový panel

Typ panelu
štandardný
rohový

Šírka panelu S
1200 mm
600 mm
ako Atyp. je možné zadať požiadovaný rozmer min. rozmer 100 mm max. rozmer 1200 mm panelu

Výška panelu H
2470 mm
2970 mm
Pro svetlú výšku miestnosti 3000 mm – panel 2970 mm. max. výška panelu 3050 mm

Spodná hrana panelu
950
2015
3050

Spodné zakončenie
Basic (pero)
Clasic (rovné)
Ukončenie C (clasic) napr. u nadokenného panelu, naddverřného panelu, panelu hornej zostavy.

Odtieň a materiál plášťa – štandardne z pohľadovej strany
Pozinkovaný plech v odtieni RAL 9016
Nerezová oceľ AISI 304
Komaxit v odtieni RAL

Atypické prevedenie
Typové prevedenie
Atypické prevedenie
Typové prevedenie 0 - jednoznačná špecifikácia z ponúkaných variantov Atypické prevedenie Q - atypické riešenie, ktoré nejde jednoznačne špecifikovať pomocou kódu
