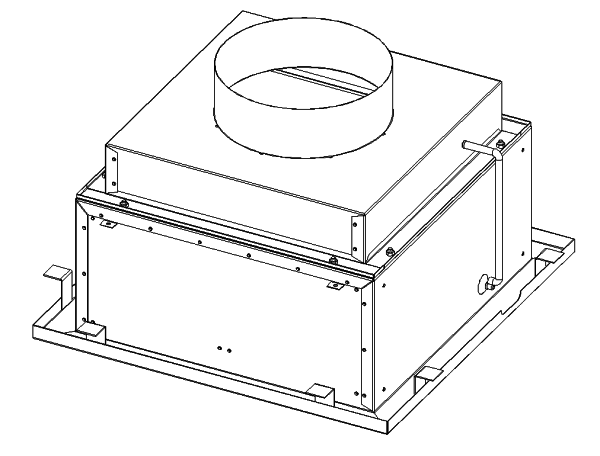

Filtračné nadstavce PUROFIL do panelu 108.04
Filtračné nadstavce PUROFIL sú koncovým filtračným členom rozvodu vzduchu v priestoroch s vysokými nárokmi na čistotu prostredia. Umiestňujú sa predovšetkým do operačných sál, na jednotky intenzívnej starostlivosti, do priestorov sterilizácie, do farmaceutických, elektrotechnických, strojárenských, potravinárskych priestorov, atď.
Nadstavce sú vyrábané v niekoľkých rozmeroch plášťa podľa veľkosti HEPA filtra.
Pre distribúciu privádzaného vzduchu sú nadstavce zo spodnej strany osadené vírivou výustkou alebo perforovaným elementom.
TECHNICKÉ ÚDAJE
| Typ výrobku |
|---|
| Filtračný nástavec PUROFIL do panela |
| Hrúbka panela |
|---|
| Hrúbka panela 60mm, popr. 62 mm |
| Hrúbka panela 80mm, popr. 82 mm |
| Hrúbka panela 100mm, popr. 102 mm |
| Hrúbka panela 120mm, popr. 122 mm |
| iná hrúbka panela v mm |
| Rozmer filtra |
|---|
| rozmer filtra 305x305x117 |
| rozmer filtra 457x457x117 |
| rozmer filtra 570x570x117 |
| tolerancia rozmeru filtra +0/-0,5 mm |
| Prívod vzduchu |
|---|
| bočný s kruhovým hrdlom |
| bočný s obdĺžnikovým hrdlom (s prechodom / bez) |
| horný s kruhovým hrdlom |
| Veľkosť vstupného hrdla |
|---|
| Obdĺžnikové hrdlo 120x265, pre prechod Ø200 |
| Obdĺžnikové hrdlo 120x417, pre prechod Ø250 |
| Obdĺžnikové hrdlo 145x530, pre prechod Ø315 |
| Obdĺžnikové hrdlo 80x265, pre prechod Ø160 |
| Obdĺžnikové hrdlo 80x417, pre prechod Ø200 |
| Obdĺžnikové hrdlo 95x530, pre prechod Ø250 |
| priemer kruhového hrdla 160 |
| priemer kruhového hrdla 200 |
| priemer kruhového hrdla 250 |
| priemer kruhového hrdla 315 |
| Klapka |
|---|
| klapka (len pre bočný kruhový prívod) |
| bez klapky |
| Prechod |
|---|
| bez doplnku |
| vzduchotechnický prechod jednostranný |
| Rámček pre zakrytie rezaných otvorov |
|---|
| bez ramčeku |
| ramček |
| Povrch pohľadových plôch nadstavca |
|---|
| Nerezová oceľ AISI 304 SB ( nedá sa použiť pre sekciu S10 Výstupný element pre položku AN) |
| práškový vypaľovací lak Komaxit v štandardnom odtieni RAL 9016 |
| práškový vypaľovací lak Komaxit v odtieni RAL |
| Atypické prevedenie |
|---|
| Typové prevedenie |
| Atypické prevedenie |
| Typové prevedenie 0 - jednoznačná špecifikácia z ponúkaných variant Atypické prevedenie Q - atypické riešenie, ktoré sa nedá jednoznačne špecifikovať pomocou kódu |
