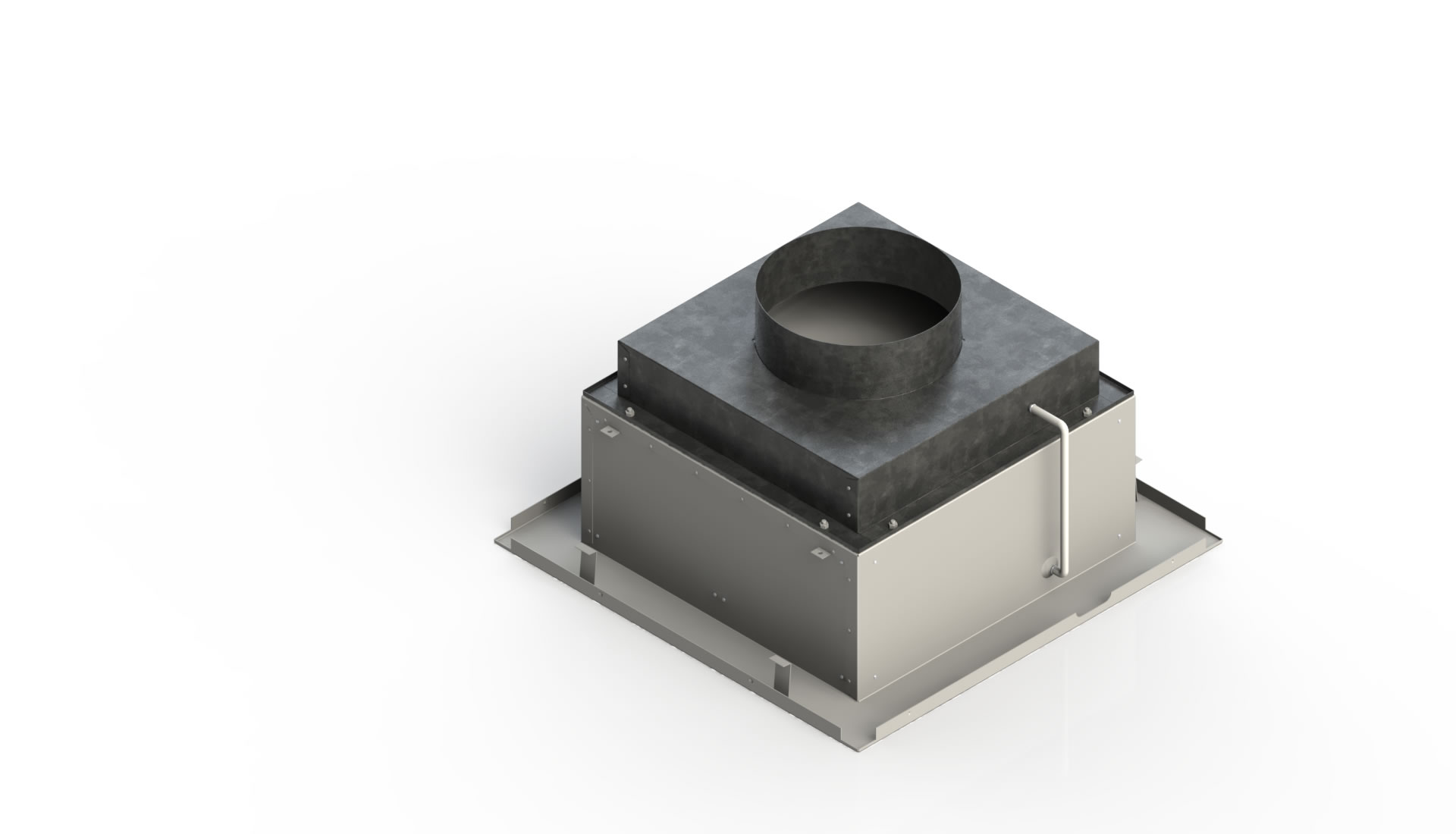

Filtračné nadstavce PUROFIL do ľahkého kovového stropu F 108.01
Filtračné nadstavce PUROFIL sú koncovým filtračným členom rozvodu vzduchu v priestoroch s vysokými nárokmi na čistotu prostredia.
Nadstavce sú určené pre zabudovanie do ľahkého kovového podhľadu s rastrom 625x625 mm.
POPIS VÝROBKU
- Výška skrine a veľkosť prívodného hrdla závisí na požadovanom množstve privádzaného vzduchu.
- Nadstavce sú štandardne vybavené jednou sondou pre skúšky tesnosti aerosólom .
Nadstavce sa skladajú z dvoch častí:
|
1) SPODNÝ DIEL Osadený HEPA filtrom s triedou filtrácie:
Zaisťuje vysokú tvarovú stabilitu |
 |
|
2)HORNÝ DIEL Vyrobený z pozinkovaného plechu
|
 |
DRUHY VÝSTUPNÝCH ELEMENTOV
|
|
|
TECHNICKÉ ÚDAJE
| Typ výrobku |
|---|
| Filtračné nadstavce PUROFIL do LK |
| A - starý systém (do 06/2005), B - starý systém (do 06/2009), C - nový systém – narážací, kompatibilný s inovovaným ľahkým kovovým podhľadom a svietidlami (od 06/2009), D – zmena značenia 05/2013, E - zmena značenia 10/2015 (upínače filtra v rohu, koncový element 8mm na strednej skrutke do traverzy) |
| Rozmer filtra |
|---|
| rozmer filtra 305x305x117 |
| rozmer filtra 457x457x117 |
| rozmer filtra 570x570x117 |
| tolerancie rozmeru filtra +0/-0,5 mm |
| Prívod vzduchu |
|---|
| bočný s kruhovým hrdlom |
| horný s kruhovým hrdlom |
| Atypické prevedenie |
|---|
| Typové prevedenie |
| Atypické prevedenie |
| Typové prevedenie 0 - jednoznačná špecifikácia z ponúkaných variantov Atypické prevedenie Q - atypické riešenie, ktoré nejde jednoznačne špecifikovať pomocou kódu |
