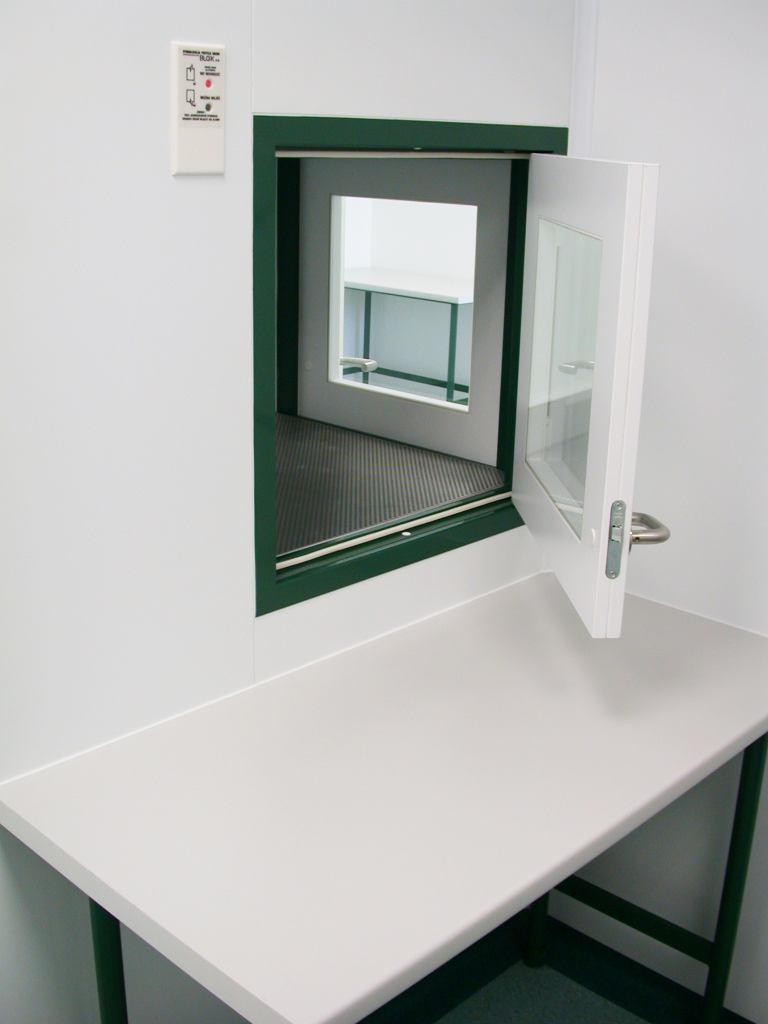

Presklené dvere otočné do materiálovej priepusti 104.10
Presklené dvere otočné sa používajú pri materiálových priepustí, ktoré slúžia k transportu materiálu medzi miestnosťami s rôznymi triedami čistoty.
Rám dvierok je tvorený uzavretým profilom s povrchovou úpravou RAL, alebo AISI 304.
Dverové krídlo je presklené v systéme PHARMA, tzn. že presklenie je obojstranné a tabule skla sú v rovine s povrchom krídla. Dvere sa dodávajú do priečok o hrúbke 52 a 60 mm. Zárubňa je po celom obvode dverí a ich tesnosť je zaručená nalepovaným tesnením vysokej pružnosti.
TECHNICKÉ ÚDAJE
| Typ dverí |
|---|
| Presklené dvere otočné do materiálovej priepusti |
| Orientácia dverí |
|---|
| ľavé |
| pravé |
| Rozmer dverí | |
|---|---|
| šírka | výška |
| 1000 mm | 1000 mm |
| 600 mm | 600 mm |
| 800 mm | 800 mm |
| S, H, svetlá šírka x svetlá výška | |
| Presklenie |
|---|
| presklenie bezpečnostným sklom vrstveným o hr. 6mm |
| plné bez presklenia |
| atyp |
| Kovanie |
|---|
| kľučka |
| atyp |
| guľa otočná |
| Prevedenie uchytenia |
|---|
| prevedenie pre montáž z prednej strany |
| prevedenie do priečkových panelov |
| Pre osadenie do Surgicalu |
| Hrúbka zárubně |
|---|
| 52 mm |
| atypical mm |
| Prídavný stĺpik |
|---|
| prídavný 25mm stĺpik na strane pántov |
| prídavný 25mm stĺpik na náprotivnej strane pántov |
| bez přídavného sloupku |
| Signalizácia |
|---|
| atyp |
| bez signalizácie |
| so signalizáciou vpravo na strane bez závesu SP-OZ |
| so signalizáciou vpravo na strane závesu SP-PZ |
| so signalizáciou vľavo na strane bez závesu SL-OZ |
| so signalizáciou vľavo na strane závesu SL-PZ |
| Blokácia dverového krídla |
|---|
| bez el. blokácie |
| elektromechanický solenoidový zámök ST-DB-100 |
| mechanická blokácia v dĺžke 1000 |
| mechanická blokácia v dĺžke 600 |
| mechanická blokácia v dĺžke 800 |
| atyp |
| V prípade, že sa prekladacie dvere dodávajú v páre je potrebné rozpísať mechanickú blokáciu iba u jedných z prekladacích dverí, u druhých dverí sa uvádza EO. (Potrebné, ale rozpísať pozíciu prekladacích dverí do páru.) |
| Odtieň a materiál plášťa |
|---|
| Pozinkovaný plech komaxitovaný v odtieni RAL 9016 |
| Nerezová oceľ AISI 304 |
| Pozinkovaný plech komaxitovaný v odtieni RAL |
| Antibakteriálný lak v odtieni RAL |
| Odtieň a materiál zárubne |
|---|
| Pozinkovaný plech komaxitovaný v odtieni RAL 9016 |
| nerezová oceľ AISI 304 |
| Pozinkovaný plech komaxitovaný v odtieni RAL |
| Antibakteriálný lak v odtieni RAL |
| Atypické prevedenie |
|---|
| Typové prevedenie |
| Atypické prevedenie |
| Typové prevedenie 0 - jednoznačná špecifikácia z ponúkaných variant Atypické prevedenie Q - atypické riešenie, ktoré sa nedá jednoznačne špecifikovať pomocou kódu |
